IM-MEC-0004 - Regular ángulo de corte de navaja, cuchilla, syncro
Equipo: SYNCHRO
Área: ROTURA
Especialidad: Mecánico
Versión: 1.0
Volver Editar instructivo Ver / descargar PDFObjetivo
Estandarizar la calibración de penetración de corte y la tolerancia de expansión de las cucharas captadoras para el rango actual de materia prima.
EPP requerido
Casco, Lentes de seguridad, Guantes de seguridad, Zapatos de seguridad
Herramientas
Llave 8 mm y llave allen 2.5mm
Repuestos / materiales
Llave mixta 8 mm, Llave Allen 2.5 mm, Vernier / Galga 2.5mm, 3.0mm, 3.5mm y 4.0mm
Riesgos y controles
Atrapamiento - Aplicar bloqueo LOTO y colocar guardas Energía eléctrica - Bloquear, etiquetar y verificar ausencia de tensión Golpes y cortes - Usar guantes y herramientas adecuadas
⏱ Tiempo total estimado: 15 minutos
Procedimiento paso a paso

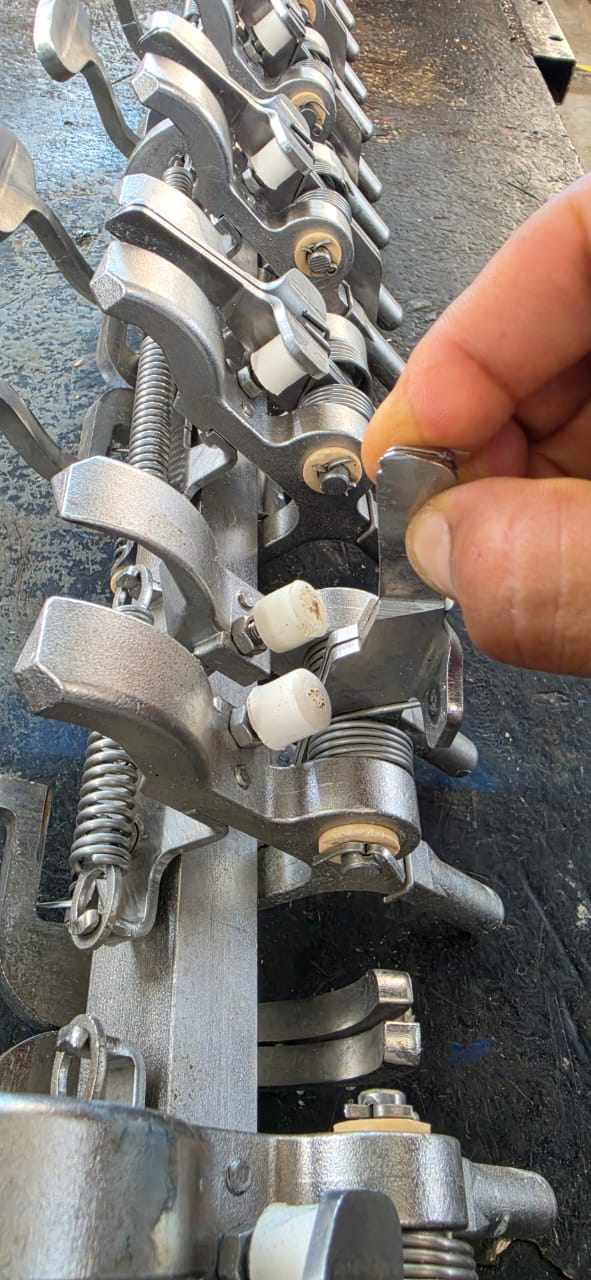

Paso 1: Liberación de Cuchilla
Sujetar el paquete desmontado. Con la llave mixta de 8.0mm, aflojar la tuerca de retención del tope de la navaja.
⏱ Tiempo estimado: 3 min

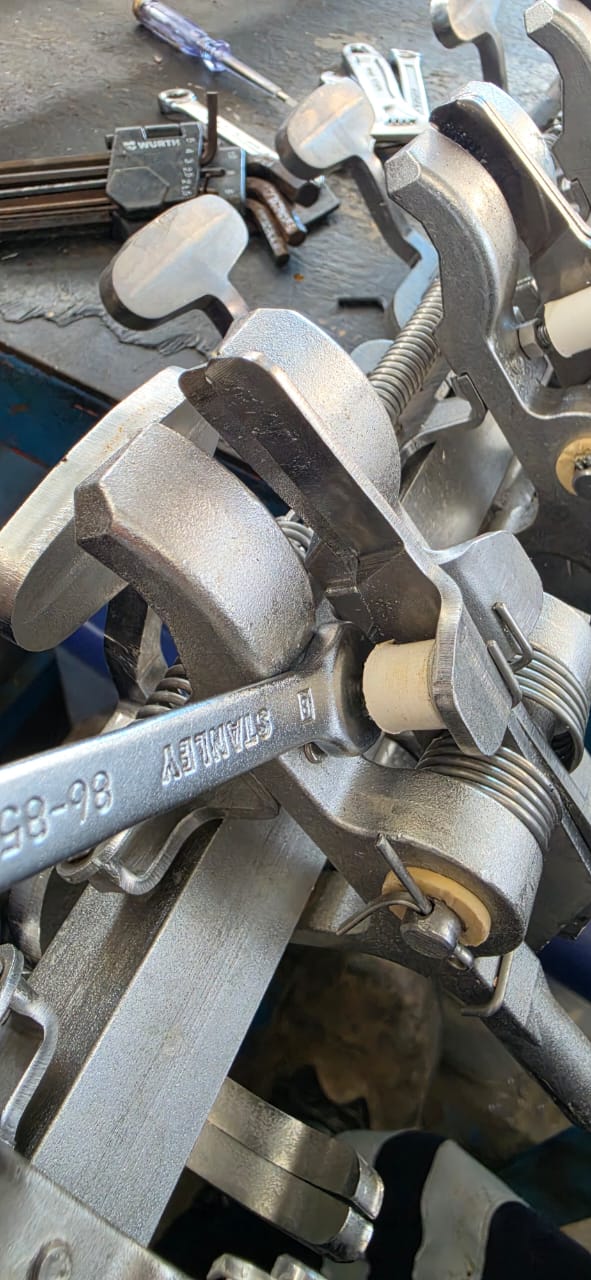

Paso 2: Ajuste de Penetración
Utilizar la llave Allen de 2.5 mm en el prisionero. Ajustar hasta lograr una penetración de 2.5mm a 4.0mm, según temporada. Validar con galga/Vernier.
⏱ Tiempo estimado: 5 min

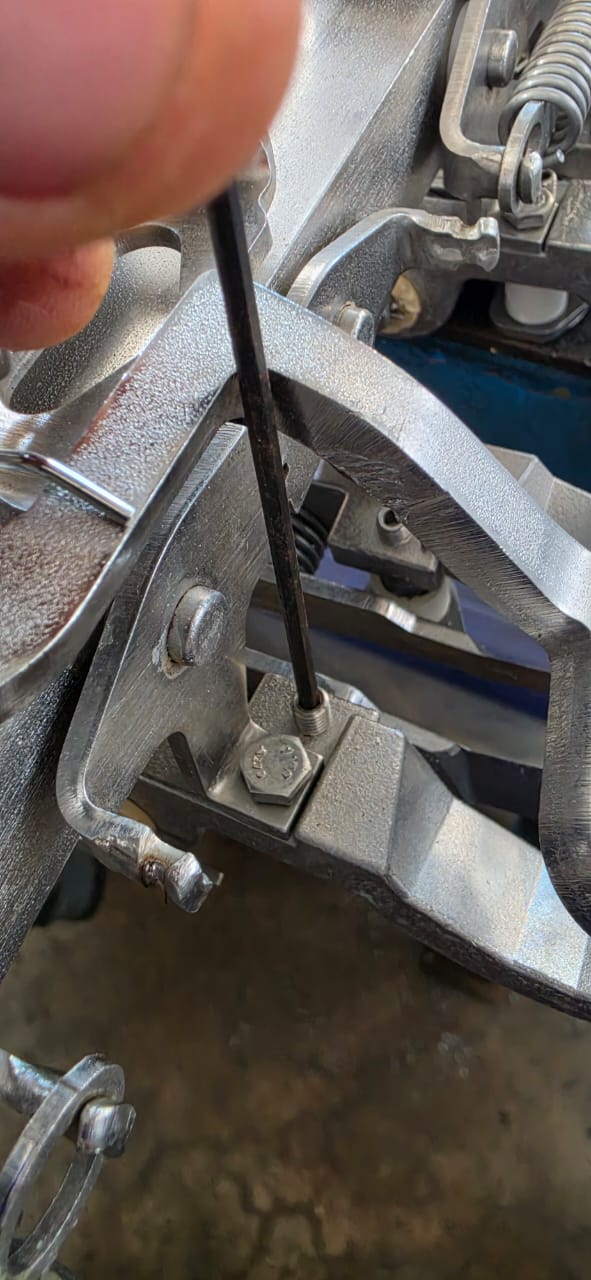

Paso 3: Torque de Retención
Mantener fija la Allen y apretar la tuerca de 8.0mm en contra-tuerca para bloquear la medida contra vibraciones.
⏱ Tiempo estimado: 2 min

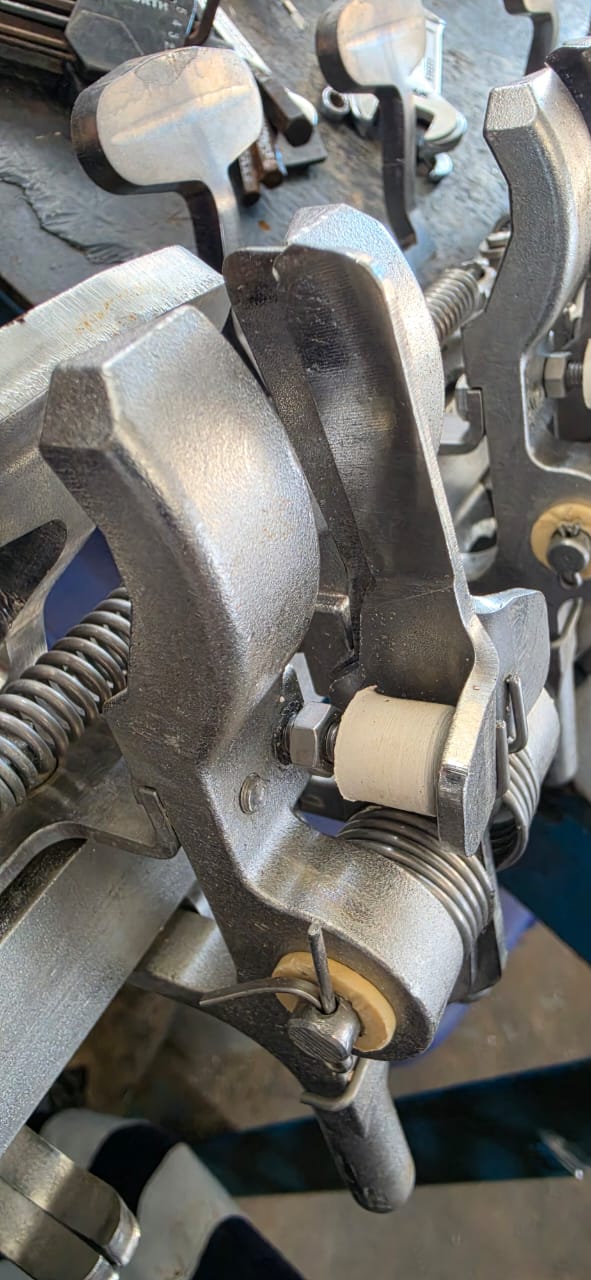

Paso 4: Revisión de Cucharas
Inspeccionar visualmente la elongación de los resortes de la pinza superior. Descartar si las espiras están separadas en reposo.
⏱ Tiempo estimado: 2 min

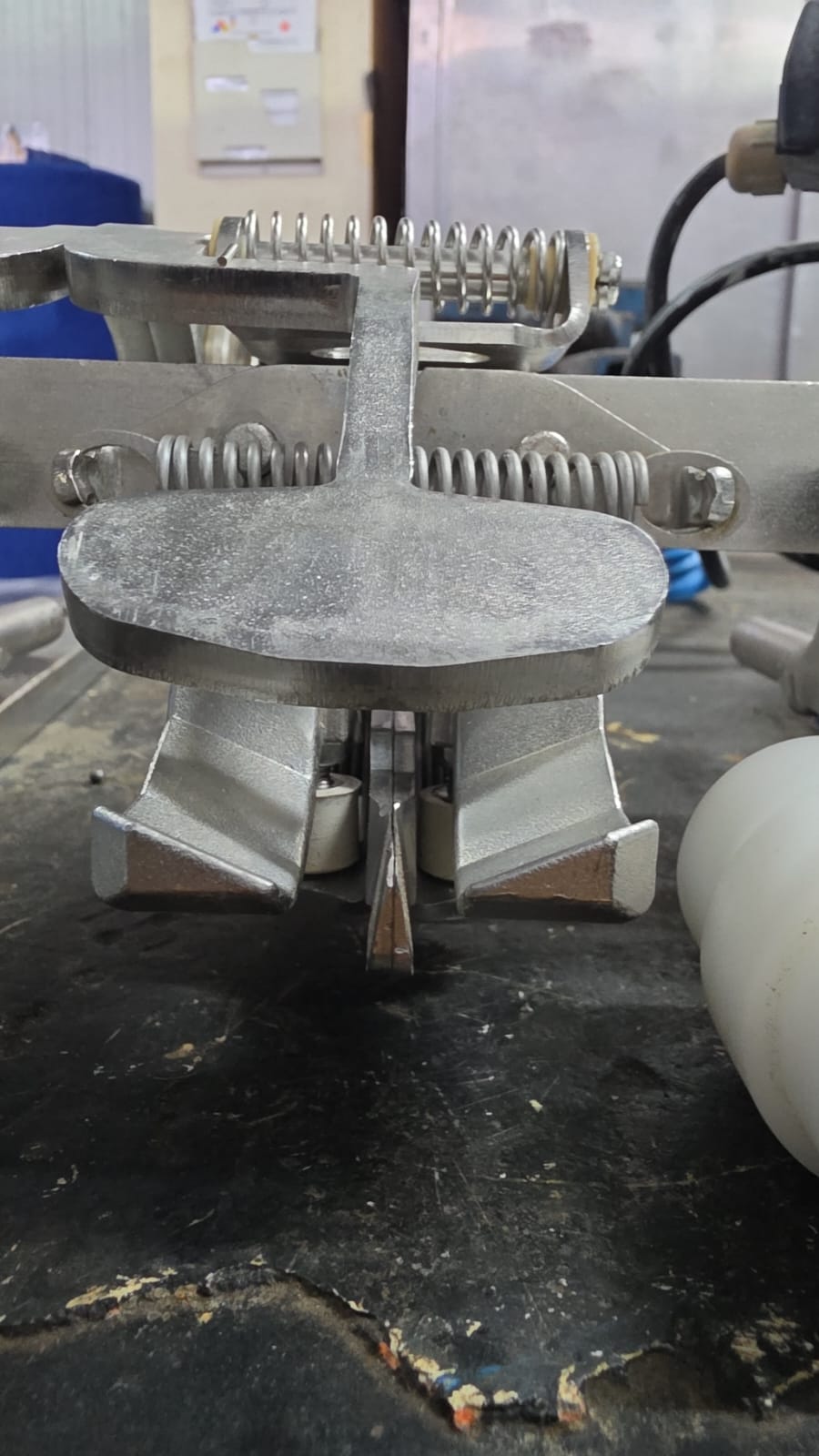

Paso 5: Prueba de Tolerancia
Abrir la cuchara manualmente hasta 47 mm (calibre máximo). Debe retornar herméticamente sin trabarse.
⏱ Tiempo estimado: 3 min
