IM-INS-0001 - ACTIVACIÓN DE PURGA MANUAL/AUTOMÁTICA
Equipo: CUARTOS CALIENTES
Área: CÁMARAS DE PASTEURIZADO
Especialidad: Instrumentación
Versión: 1.0
Volver Editar instructivo Ver / descargar PDFObjetivo
REALIZAR LA ACTIVACIÓN DE PURGA AUTOMÁTICA DE LOS CUARTOS CALIENTES
EPP requerido
Casco, Zapatos de seguridad
Herramientas
-
Repuestos / materiales
-
Riesgos y controles
⏱ Tiempo total estimado: 11 minutos
Procedimiento paso a paso

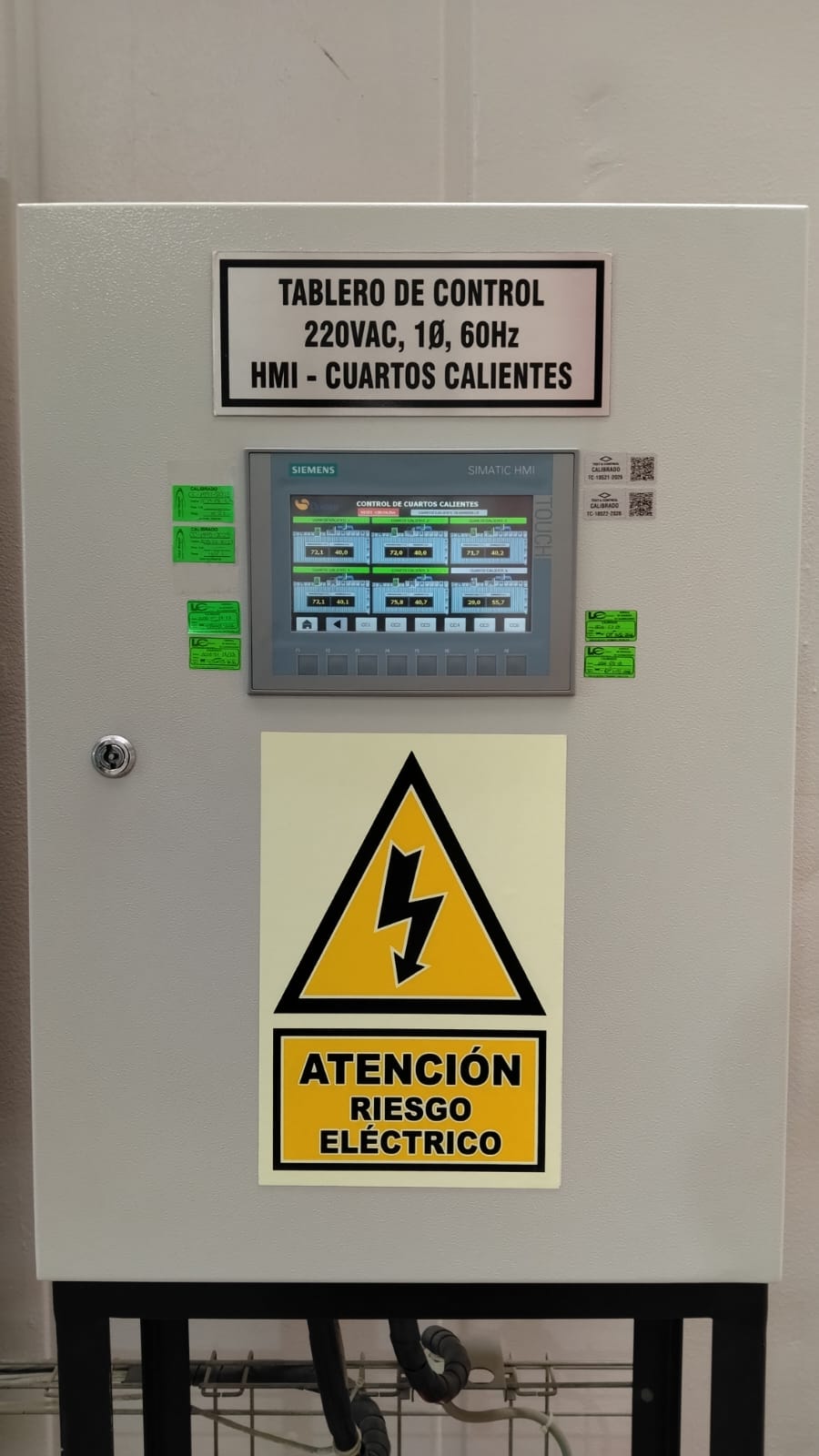

Paso 1: ACTIVACIÓN DE PURGA MANUAL
UBICAR TABLERO DE CONTROL Y RETIRAR LA CUBIERTA PARA MANIPULAR HMI
⏱ Tiempo estimado: 1 min
Paso 2: SELECCIONAR CUARTO CALIENTE
SELECCIONAMOS EL CUARTO CALIENTE DONDE SE DESEA ACTIVAR LA PURGA
⏱ Tiempo estimado: 1 min

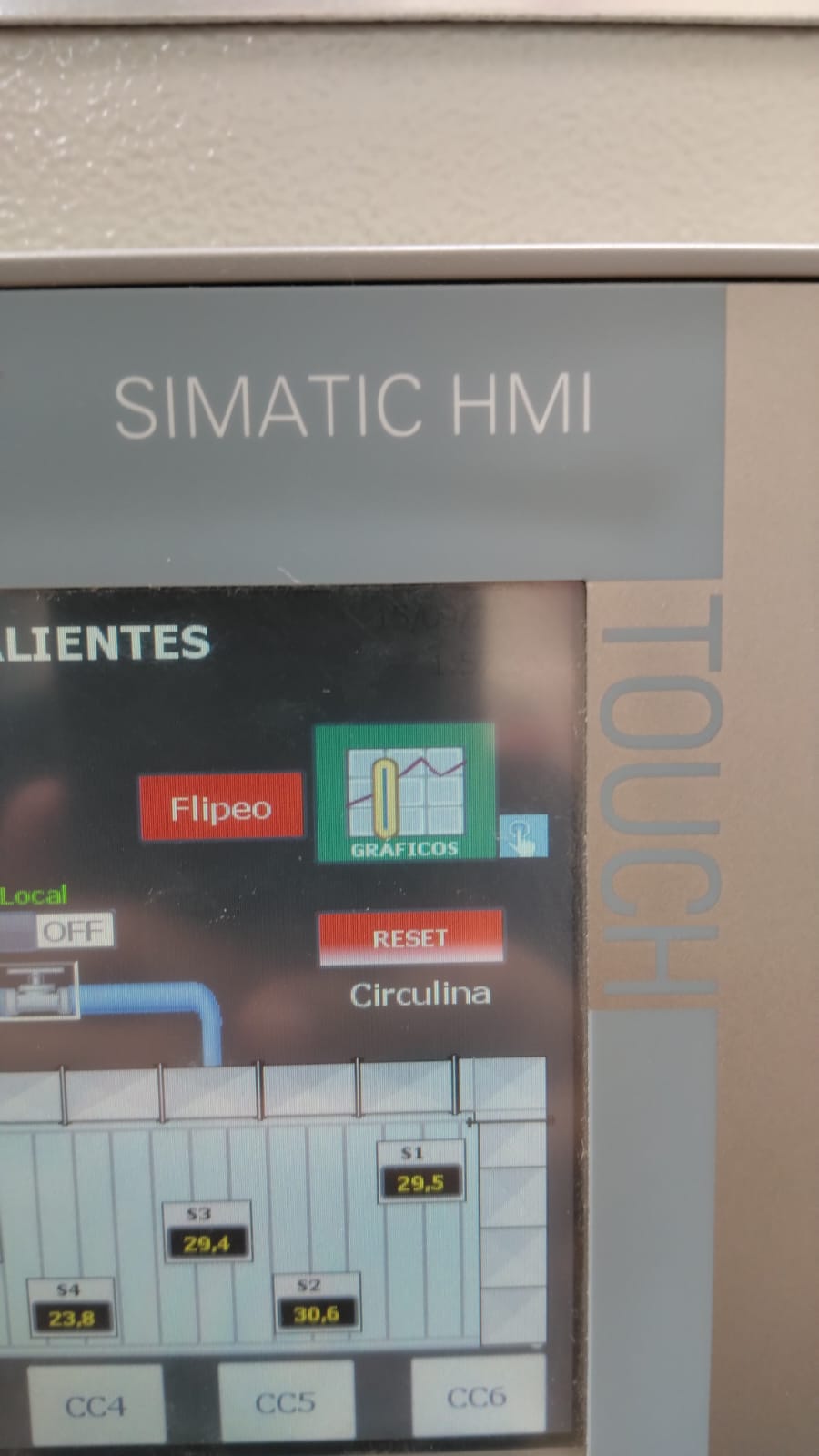

Paso 3: FLIPEO
ARRIBA A LA DERECHA SE SELECCIONA LA OPCION DE FLIPEO PARA QUE SE VISUALICE LOS CONTROLES
⏱ Tiempo estimado: 1 min

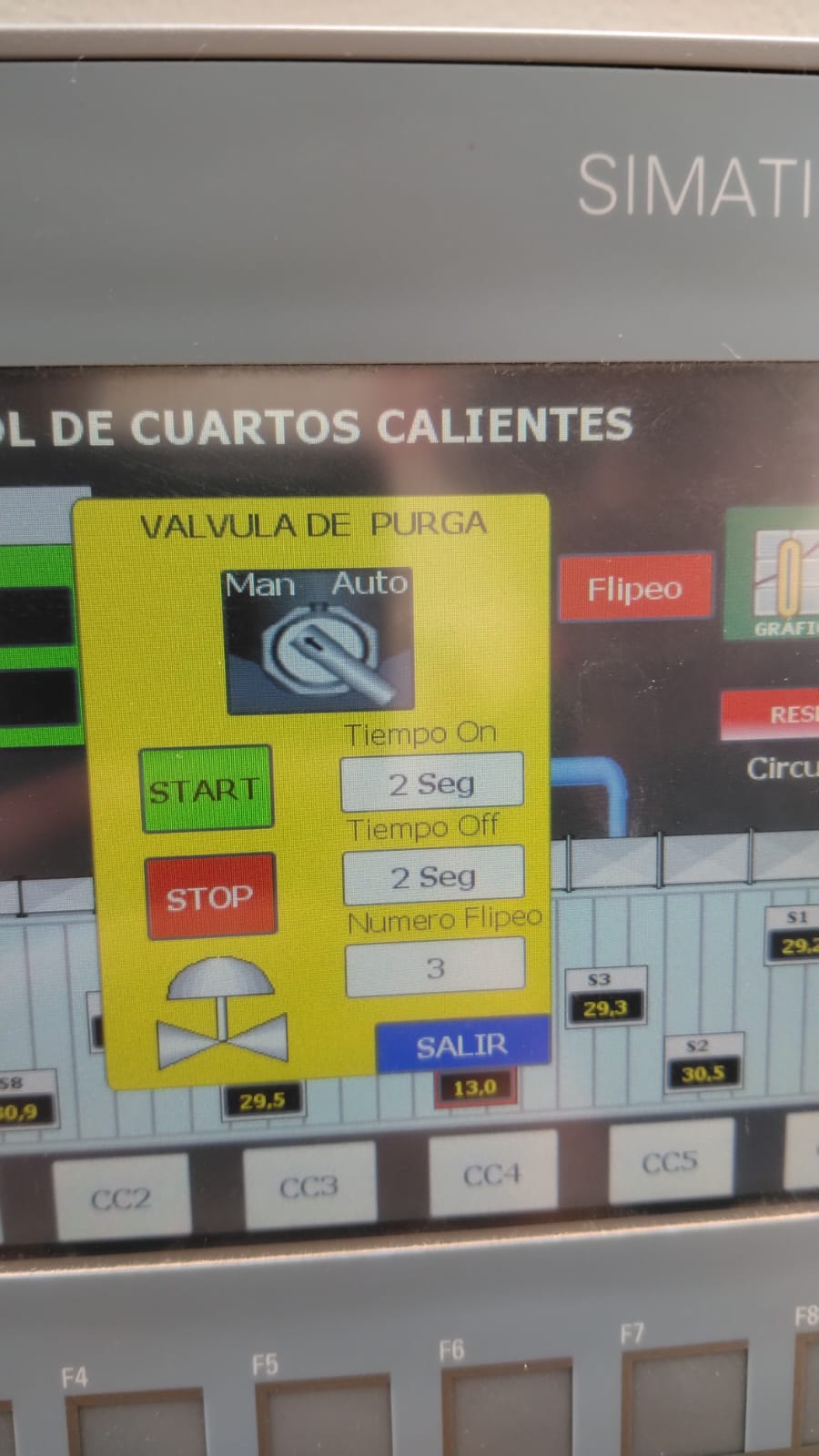

Paso 4: SELECCION DE SWITCH MANUAL
SE COLOCA EL SELECTOR EN POSICIÓN MANUAL PARA ACCIONAMIENTO DE PURGA
⏱ Tiempo estimado: 1 min

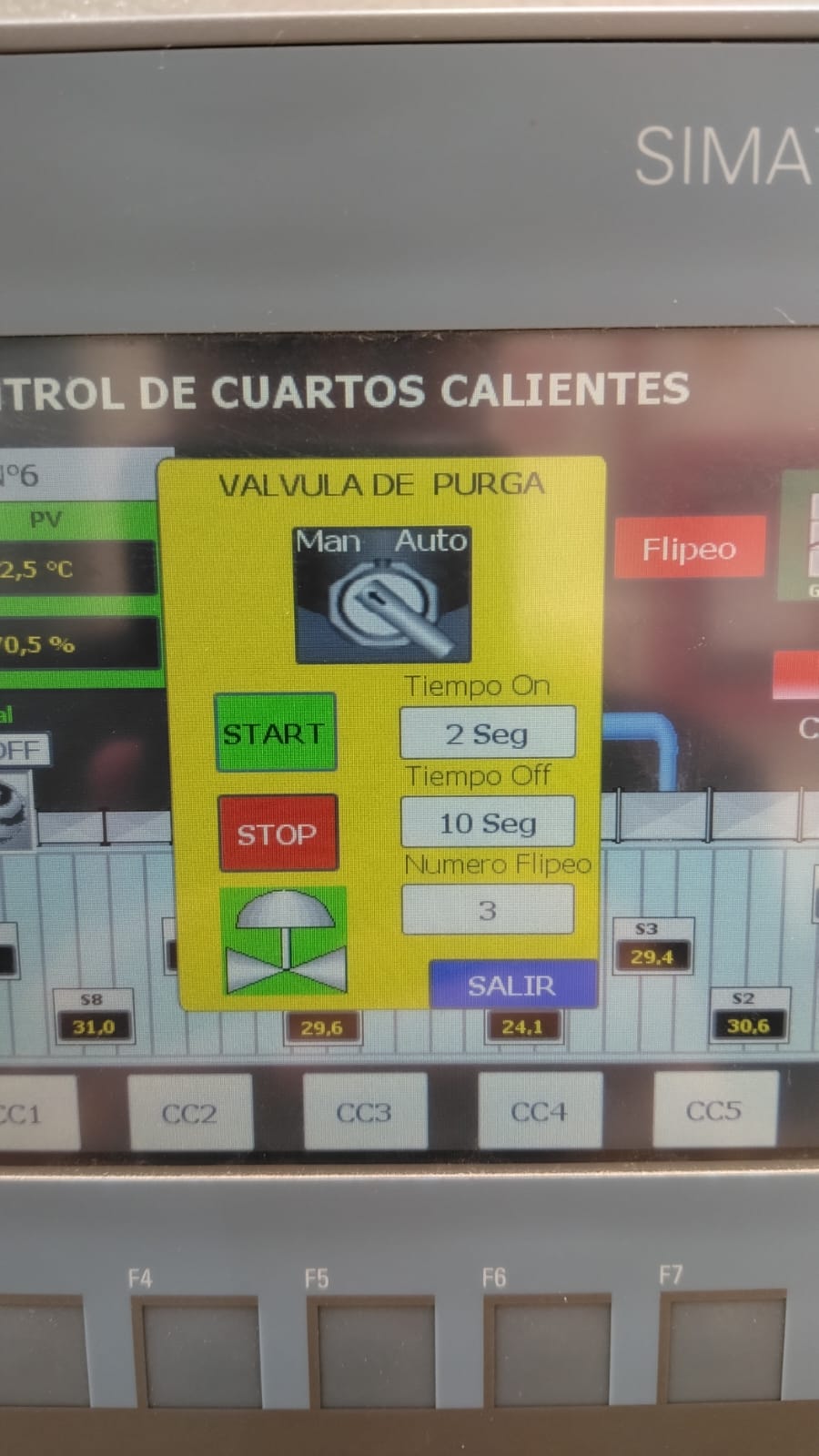

Paso 5: ENCENDIDO DE VÁLVULA DE PURGA
SE PRESIONA EN "START" PARA ACCIONAR VÁLVULA DE PURGA Y SE VISUALIZA CON FONDO VERDE COMO VALIDACIÓN DE ACTIVACIÓN
⏱ Tiempo estimado: 1 min

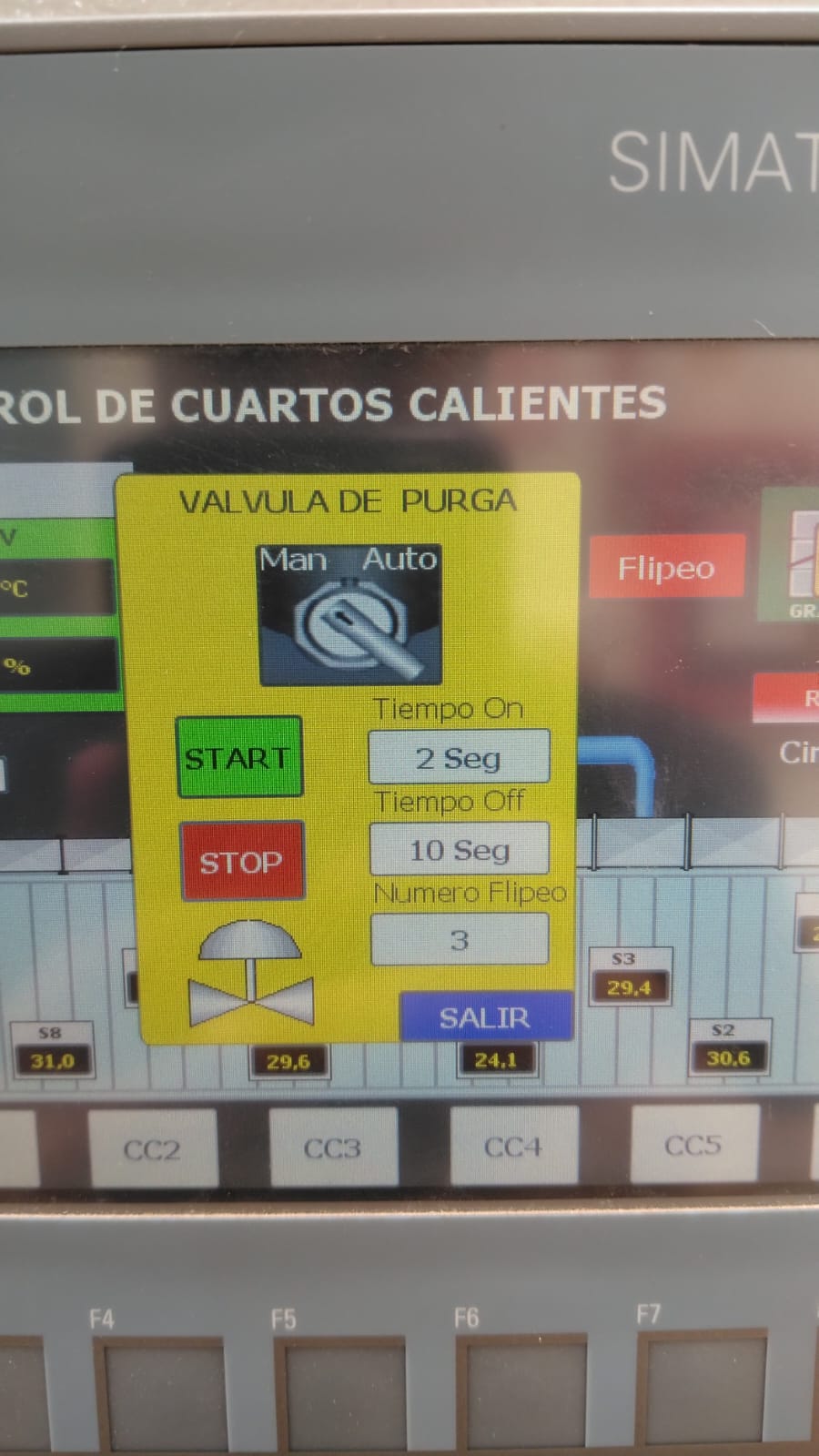

Paso 6: APAGADO DE VÁLVULA DE PURGA
SE PRESIONA EN "STOP" PARA DESACTIVAR VÁLVULA DE PURGA Y SE VISUALIZA SIN FONDO DE COLOR COMO VALIDACIÓN DE ACTIVACIÓN
⏱ Tiempo estimado: 1 min
Paso 7: ACTIVACION DE PURGA AUTOMÁTICA
SE COLOCA EL SELECTOR EN POSICIÓN AUTOMÁTICA PARA ACCIONAMIENTO DE PURGA
⏱ Tiempo estimado: 1 min

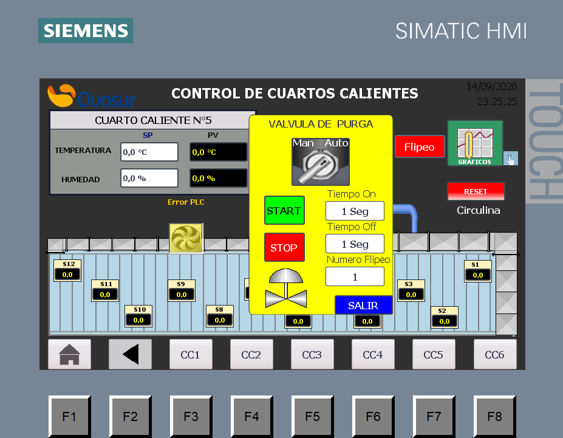

Paso 8: SETEO DE VALORES
SE DEFINE EL NÚMERO DE FLIPEO (REPETICIONES) EN LAS QUE SE REALIZARÁ LOS TIEMPOS "ON" Y TIEMPOS "OFF"
⏱ Tiempo estimado: 1 min

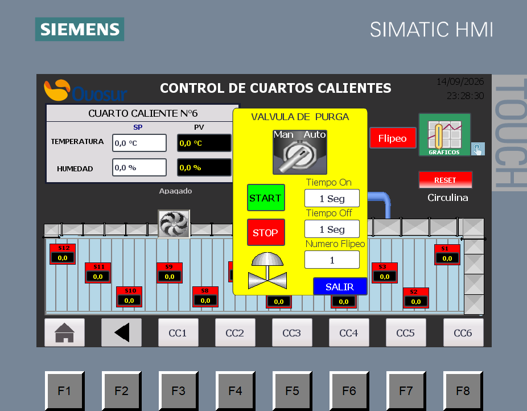

Paso 9: FUNCIONAMIENTO
SE ACTIVA UNA VEZ SE APAGA LA LÍNEA LUEGO DE TERMINAR EL PROCESO, COMENZARÁ A REALIZAR LA PURGA Y SE REALIZA SEGUIMIENTO
⏱ Tiempo estimado: 3 min
