IM-PTAR-0001 - SACAR Y CARGAR PROGRAMA BACKUP DE HMI SIEMENS
Equipo: HMI
Área: PTAR
Especialidad: PTAR
Versión: 1.0
Volver Editar instructivo Ver / descargar PDFObjetivo
GENERAR BACKUP
EPP requerido
Casco, Guantes de seguridad, Zapatos de seguridad, Protección auditiva
Herramientas
PERILLERO
Repuestos / materiales
USB FORMATEADO Y LIMPIO
Riesgos y controles
Atrapamiento - Aplicar bloqueo LOTO y colocar guardas Energía eléctrica - Bloquear, etiquetar y verificar ausencia de tensión Golpes y cortes - Usar guantes y herramientas adecuadas Ruido - Usar protección auditiva Químico - Usar EPP según SDS
⏱ Tiempo total estimado: 10 minutos
Procedimiento paso a paso

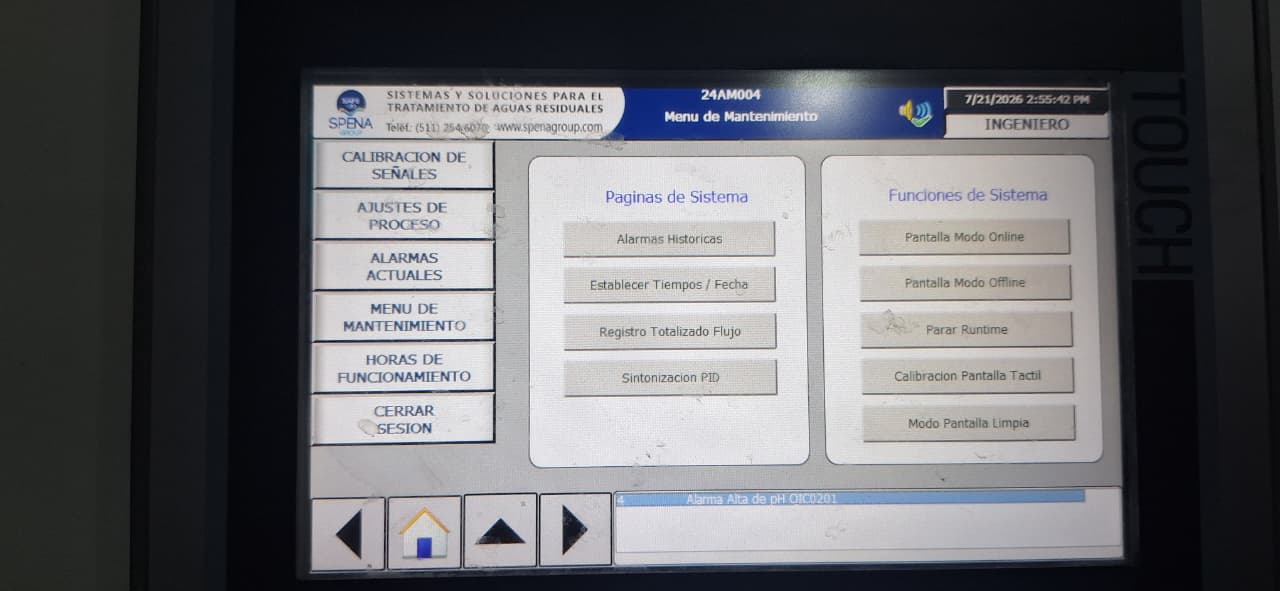

Paso 1: ENTRAR AL MENÚ
INGRESAR AL MENÚ DE MANTENIMIENTO Y SELECCIONAR LA OPCIÓN "PARAR RUMTIME"
⏱ Tiempo estimado: 1 min

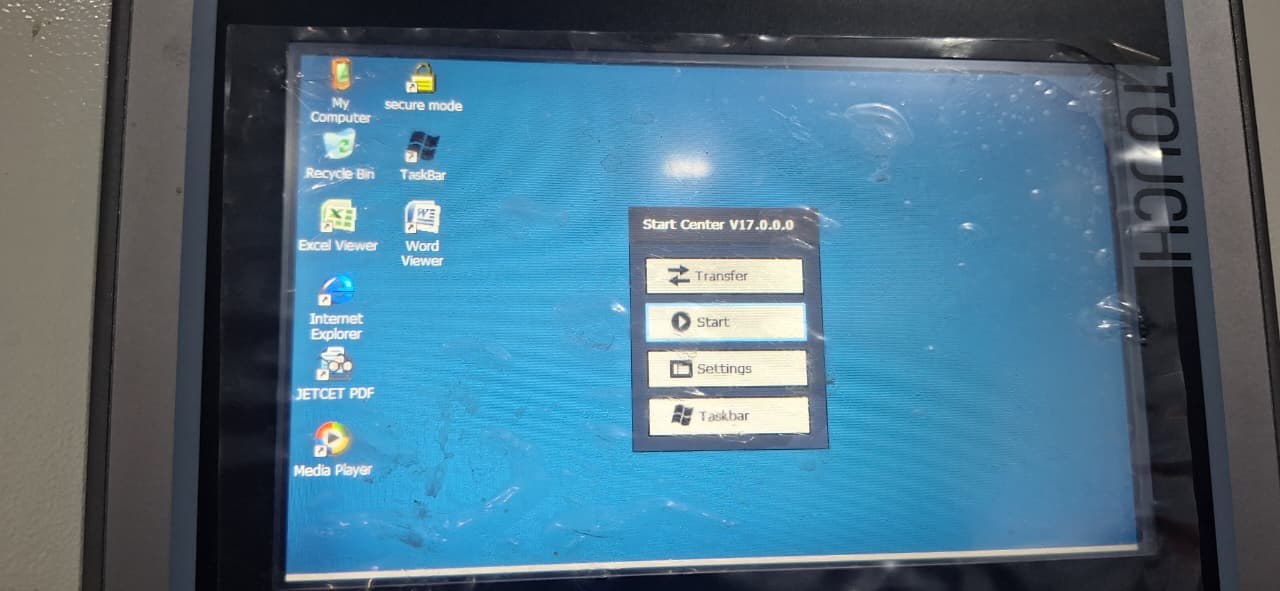

Paso 2: ENTRAR A CONFIGURACIÓN DE HMI
AL DESPLEGARSE LA INICIACIÓN DEL HMI ELEGIR LA OPCIÓN " SETTINGS"
⏱ Tiempo estimado: 1 min

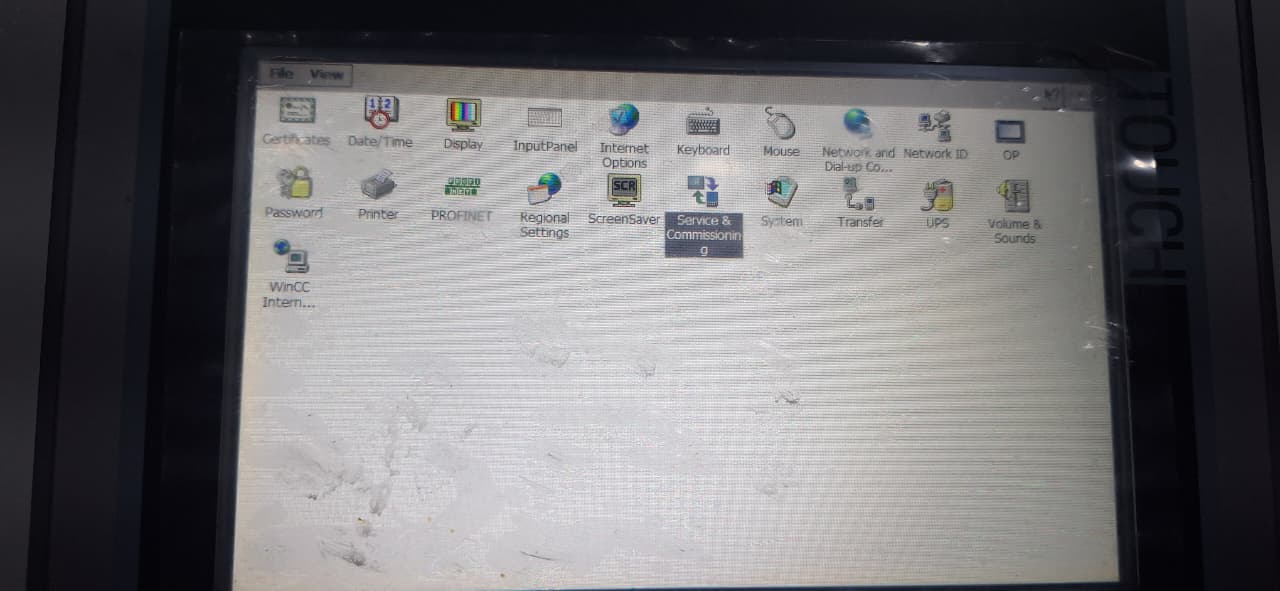

Paso 3: INGRESAR AL MENÚ DE PUESTA EN MARCHA
AL DESPLEGARSE EL MENÚ ELEGIR LA OPCIÓN "SERVICE & COMMISSIONING"
⏱ Tiempo estimado: 1 min

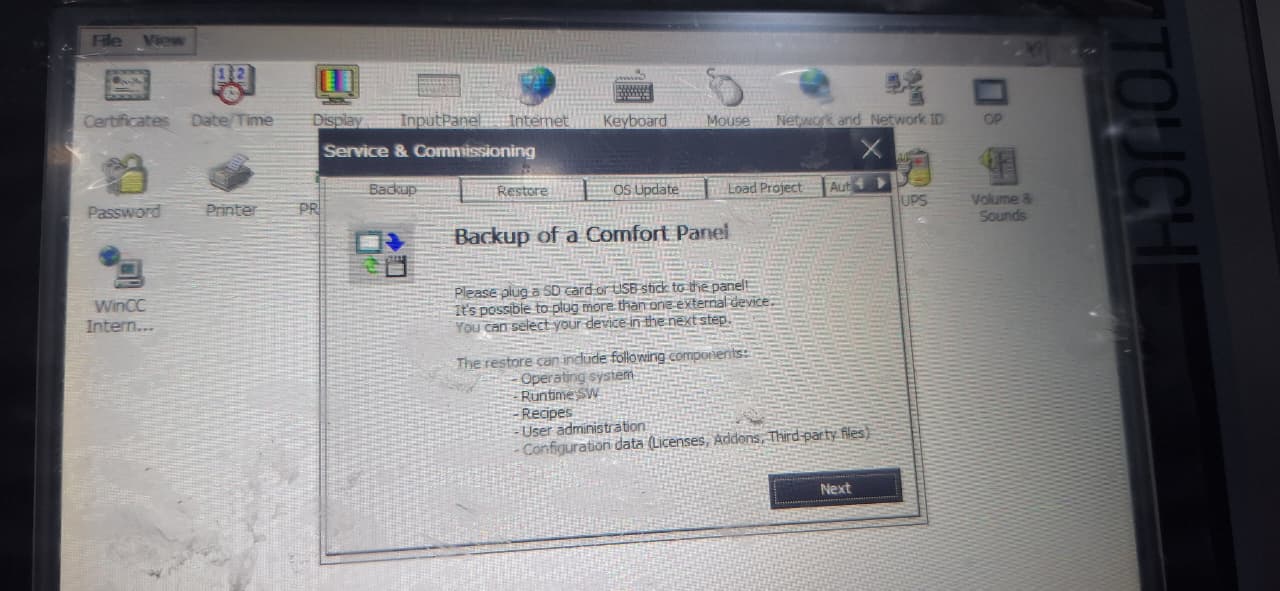

Paso 4: INGRESAR AL MENÚ BACKUP
AL SALIR LA PANTALLA ELEGIR LA OPCIÓN "BACKUP" Y LUEGO "NEXT"
⏱ Tiempo estimado: 1 min

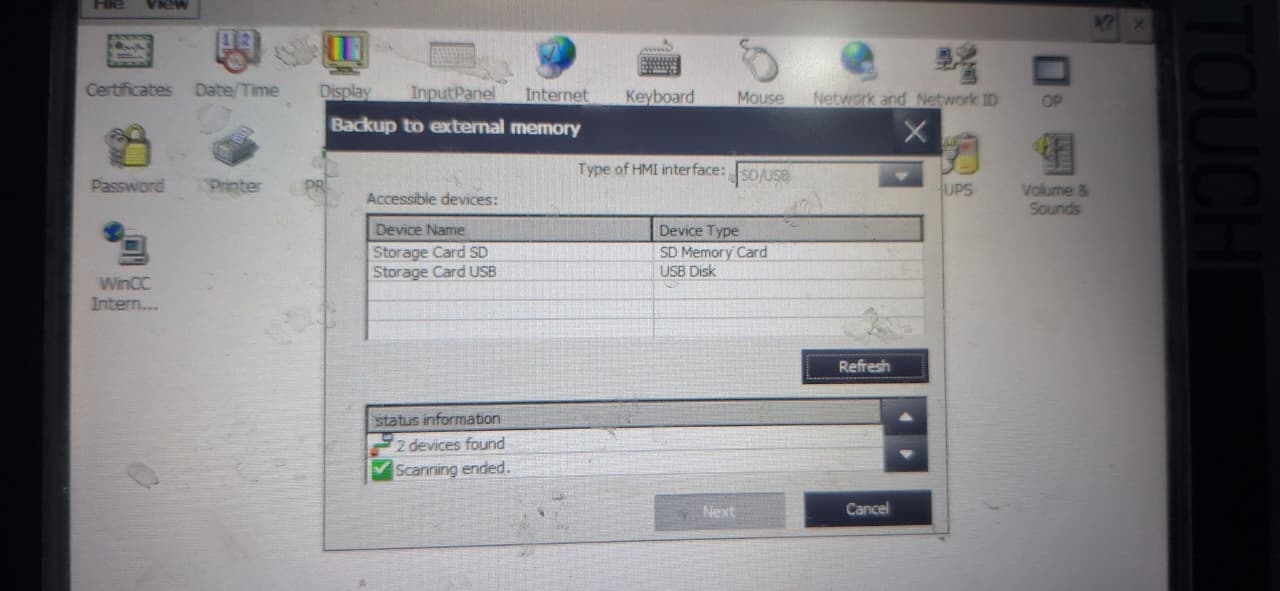

Paso 5: SELECCIONAR EL USB PARA BAJAR EL BACKUP
ELEGIR EL USB UTILIZADO Y VER QUE EN EL ESTADO DE INFORMACIÓN SE ENCUENTRE EN VERDE
⏱ Tiempo estimado: 1 min

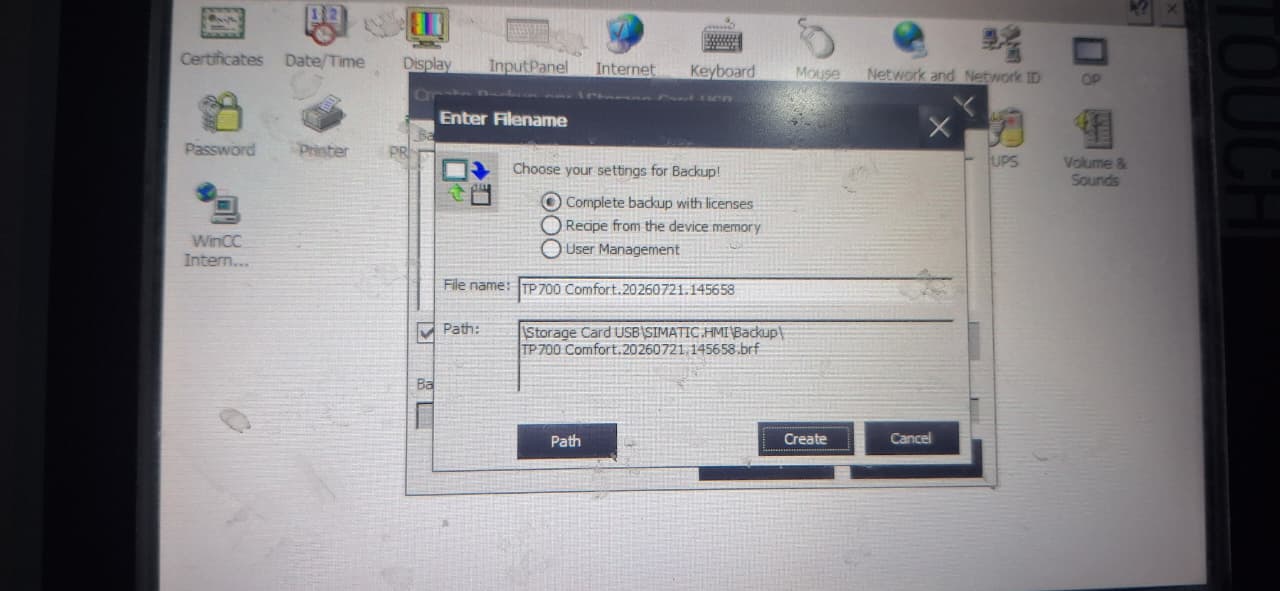

Paso 6: GENERAR BACKUP EN EL USB ELEGIDO
EN ESTE MENÚ VER QUE LA PRIMERA OPCIÓN ESTE MARCADA, PONER EL NOMBRE Y DARLE A LA OPCIÓN "CREATE"
⏱ Tiempo estimado: 1 min

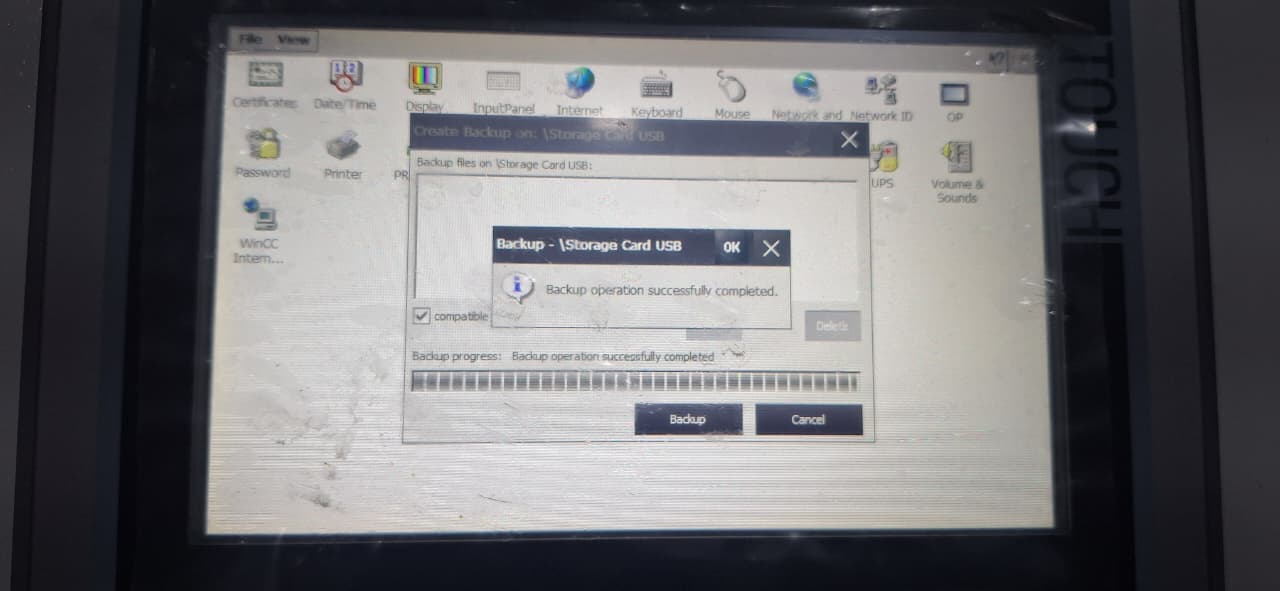

Paso 7: TERMINO AL GENERAR BACKUP
SE ABRIRÁ UNA PANTALLA DE CARGA Y AL TERMINAR ELEGIR LA OPCIÓN "OK"
⏱ Tiempo estimado: 1 min

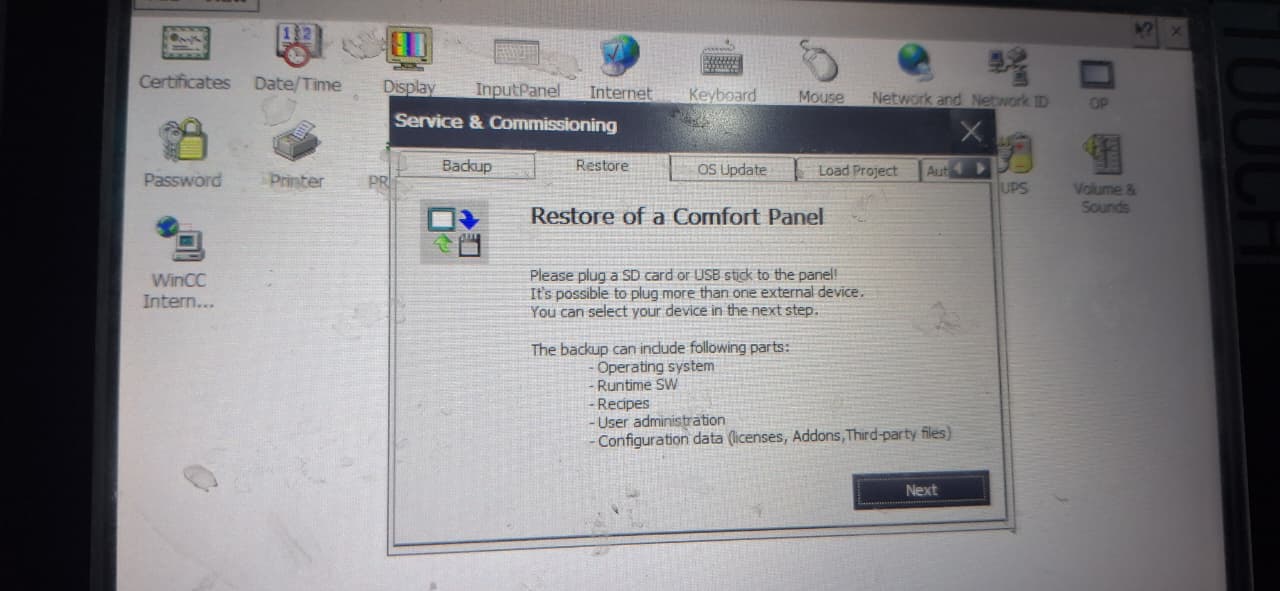

Paso 8: CARGAR PROGRAMA DE USB A HMI
SEGUIR LOS MISMOS PASOS HASTA LA OPCIÓN 4 Y AHÍ ELEGIR LA OPCIÓN "RESTORE" Y DARLE "NEXT"
⏱ Tiempo estimado: 1 min

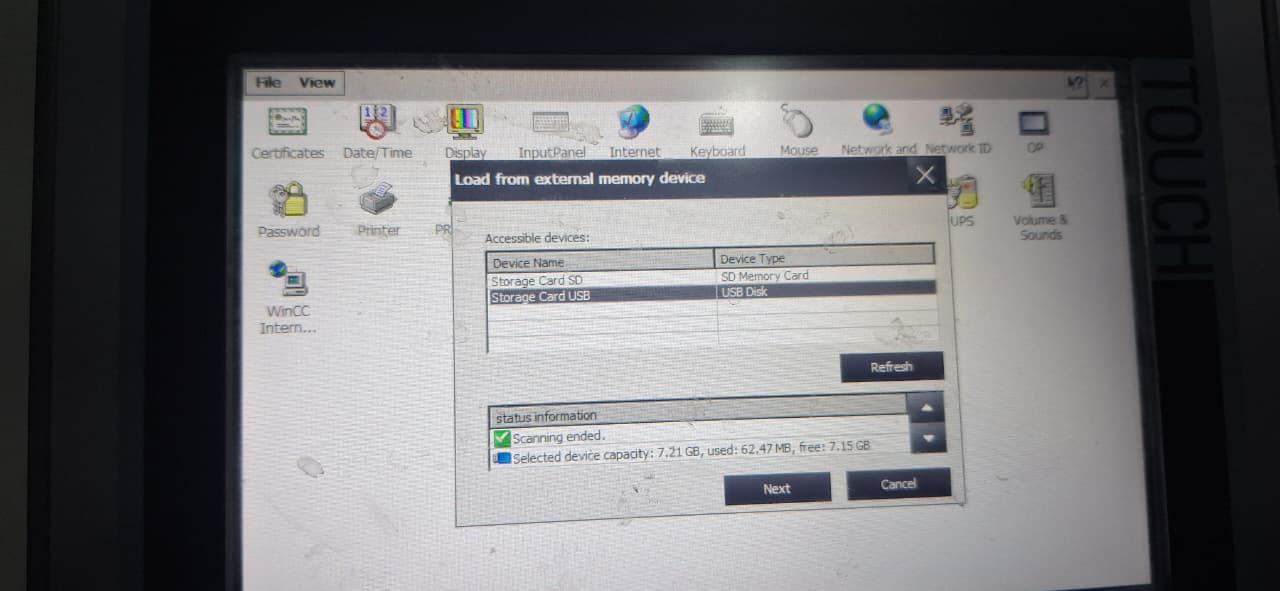

Paso 9: ELEGIR USB DE CARGA
ELEGIR EL USB CORRECTO Y DARLE "NEXT"
⏱ Tiempo estimado: 1 min

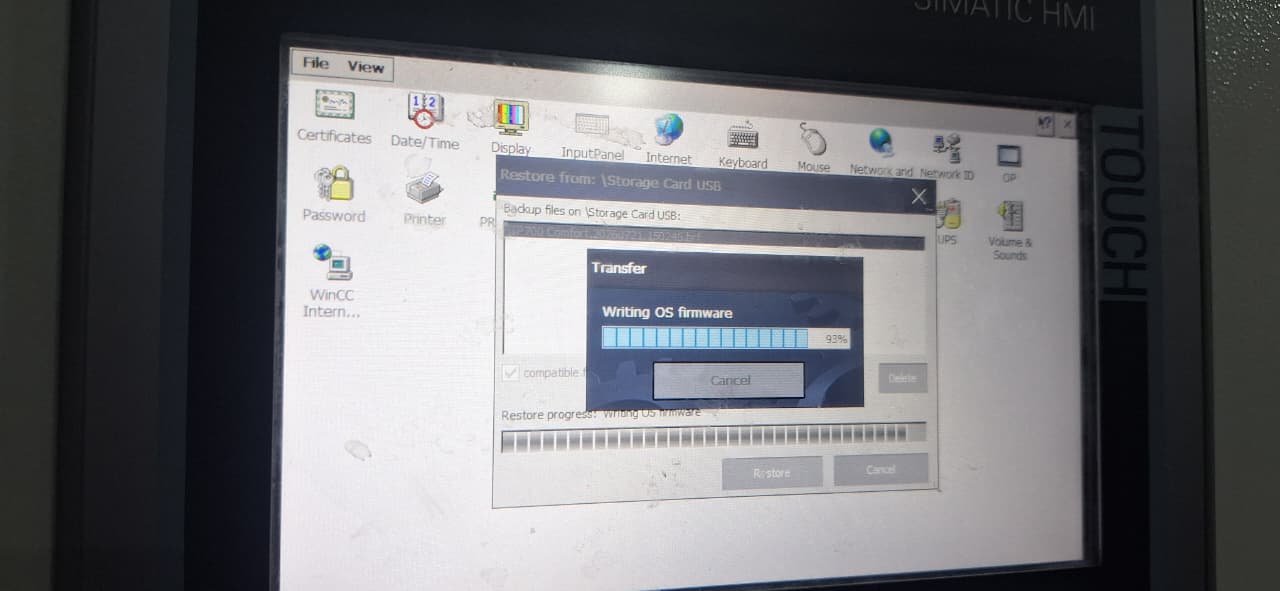

Paso 10: GENERAR CARGA
ESPERAR QUE TERMINE LA CARGA Y DARLE A LA OPCIÓN "OK" ESO ES TODO Amigos
⏱ Tiempo estimado: 1 min
