IM-MEC-0003 - desmontaje del cabezal
Equipo: dryer 01
Área: deshidratacion
Especialidad: Mecánico
Versión: 1.0
Volver Editar instructivo Ver / descargar PDFObjetivo
desmontaje cada vez que para el equipo
EPP requerido
Casco, Guantes de seguridad, Zapatos de seguridad, Protección auditiva
Herramientas
llave francesa
Repuestos / materiales
no necesita repuesto
Riesgos y controles
Atrapamiento - Aplicar bloqueo LOTO y colocar guardas Energía eléctrica - Bloquear, etiquetar y verificar ausencia de tensión Golpes y cortes - Usar guantes y herramientas adecuadas
⏱ Tiempo total estimado: 0 minutos
Procedimiento paso a paso

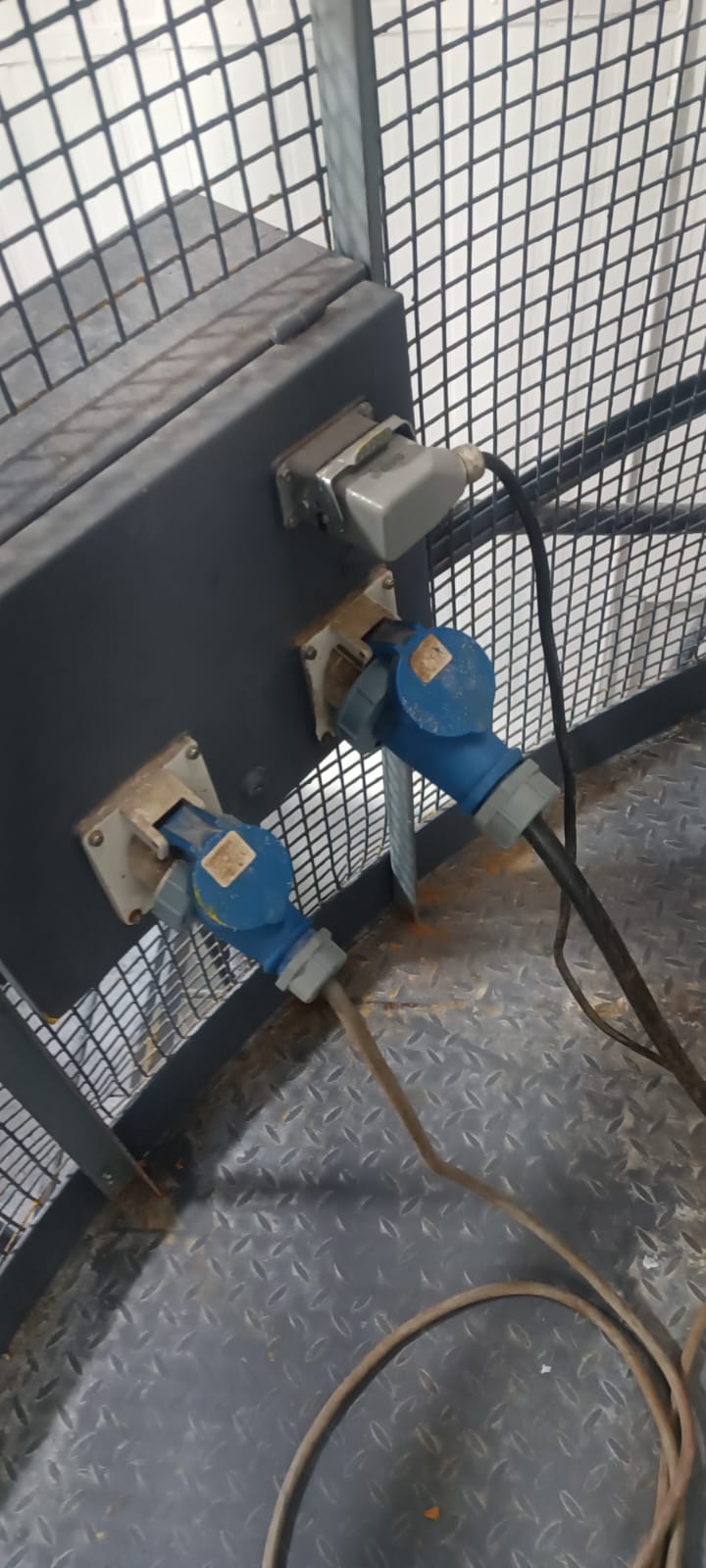

Paso 1: desmontaje del cabezal
se procede a desconectar tomas electricas
⏱ Tiempo estimado: 0 min

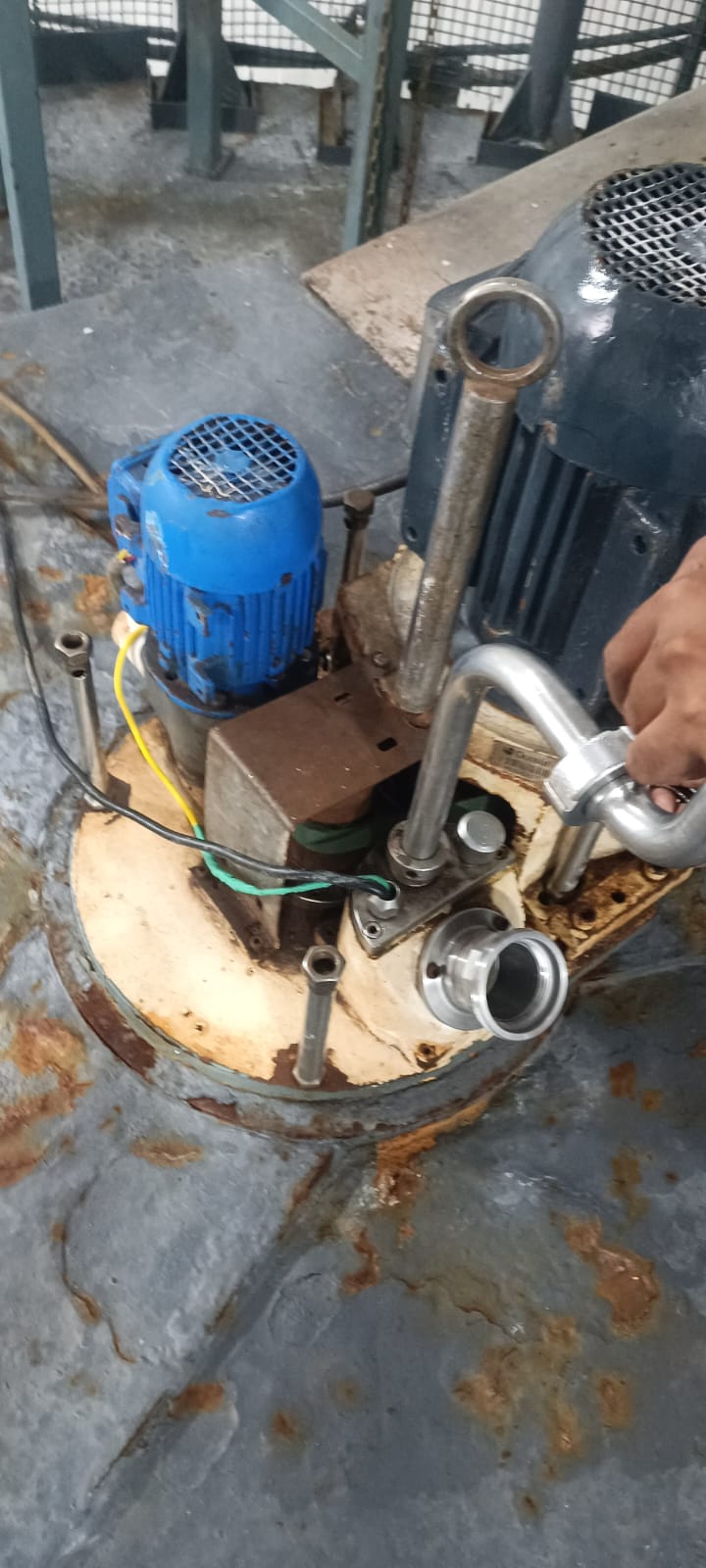

Paso 2: extraer tuercas largas
se procede a desajustar las 4 tuercas largas para el desmontaje del cabezal
⏱ Tiempo estimado: 0 min

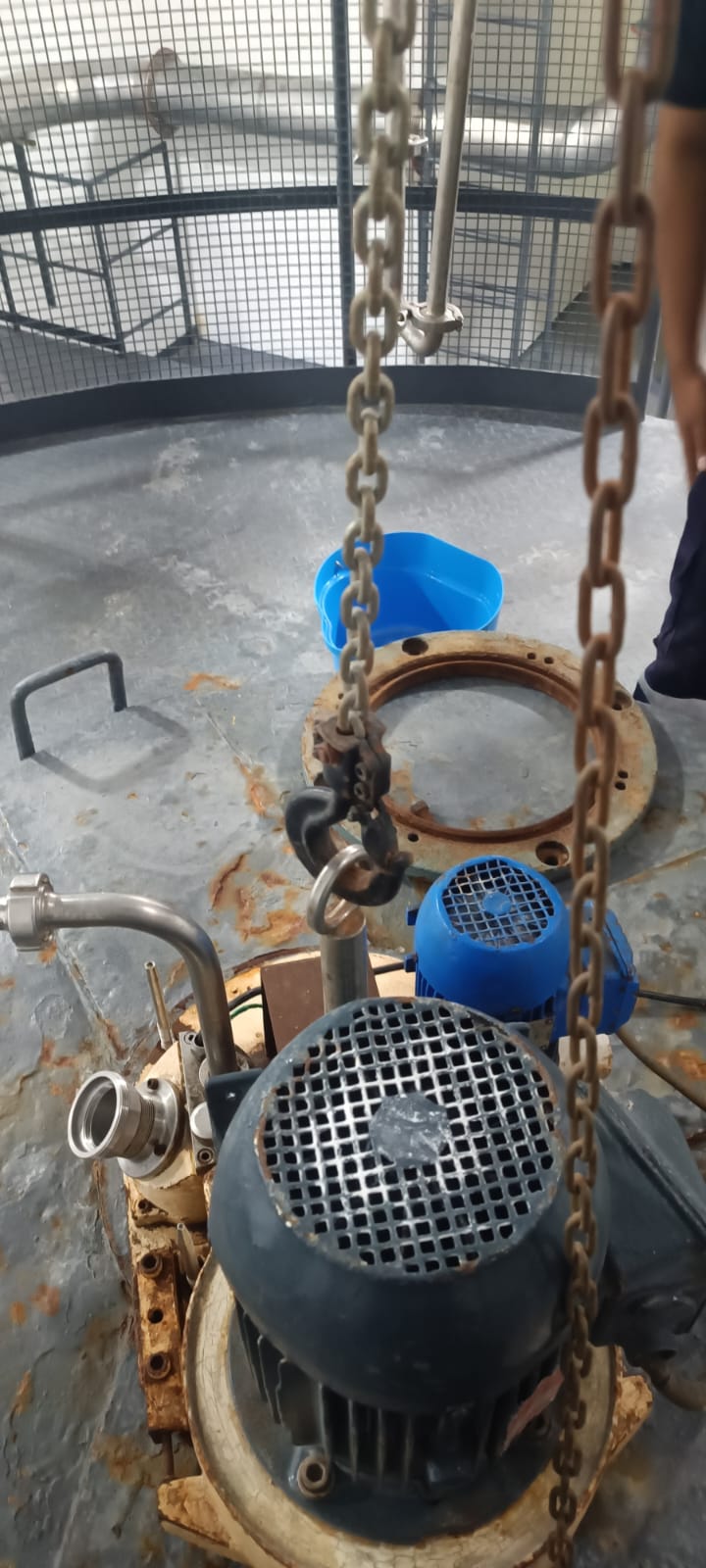

Paso 3: izaje del cabezal
se procede a levantar con tecle y dejarlo en su sopórte
⏱ Tiempo estimado: 0 min

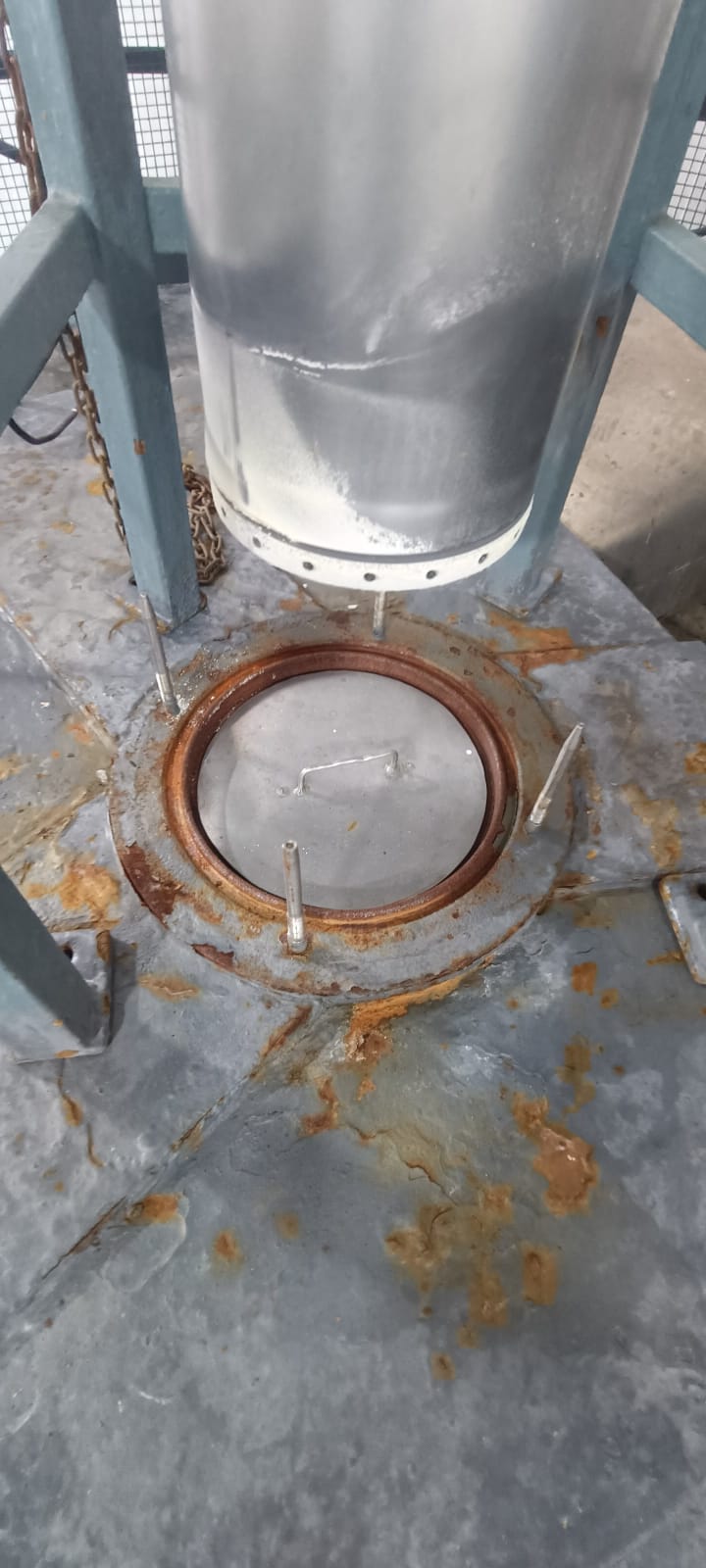

Paso 4: se tapa agujero con su tapa
es para que no se caigan piezas dentro de la camara de deshidratado
⏱ Tiempo estimado: 0 min

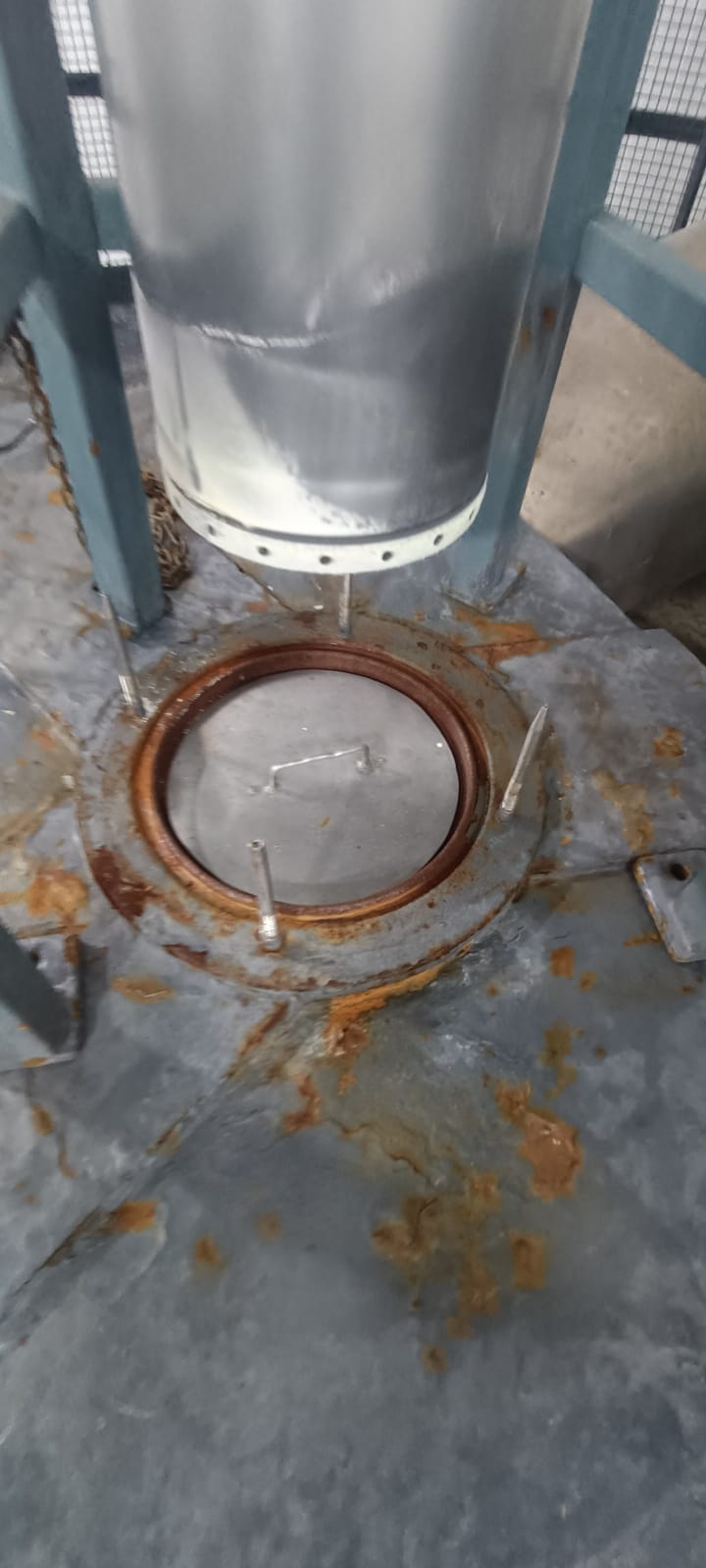

Paso 5: cabezal en soporte
esta listo para extraer partes del cabezal
⏱ Tiempo estimado: 0 min

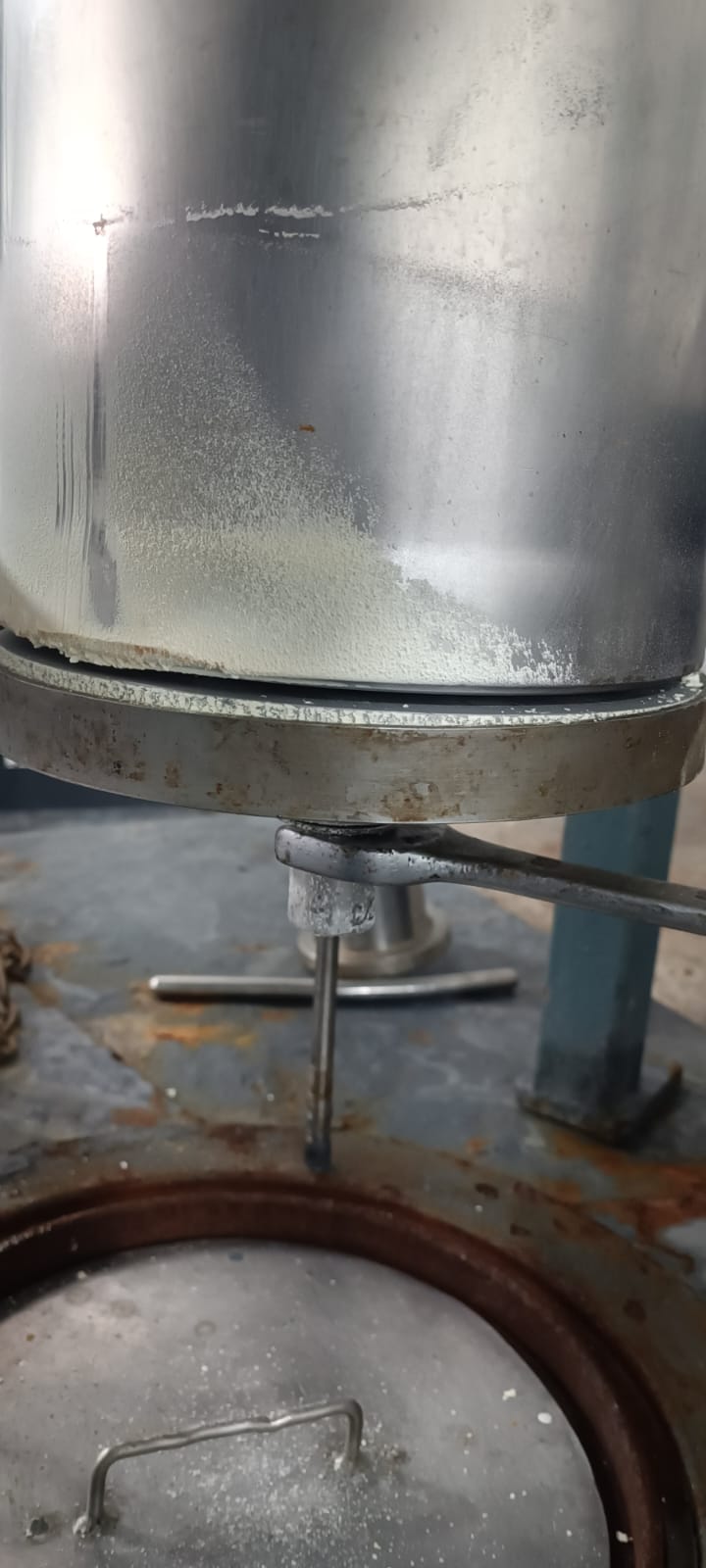

Paso 6: extraer tuerca de disco atomizador
con una llave mixta del mismo proveedor se extrae perno que sujeta disco
⏱ Tiempo estimado: 0 min

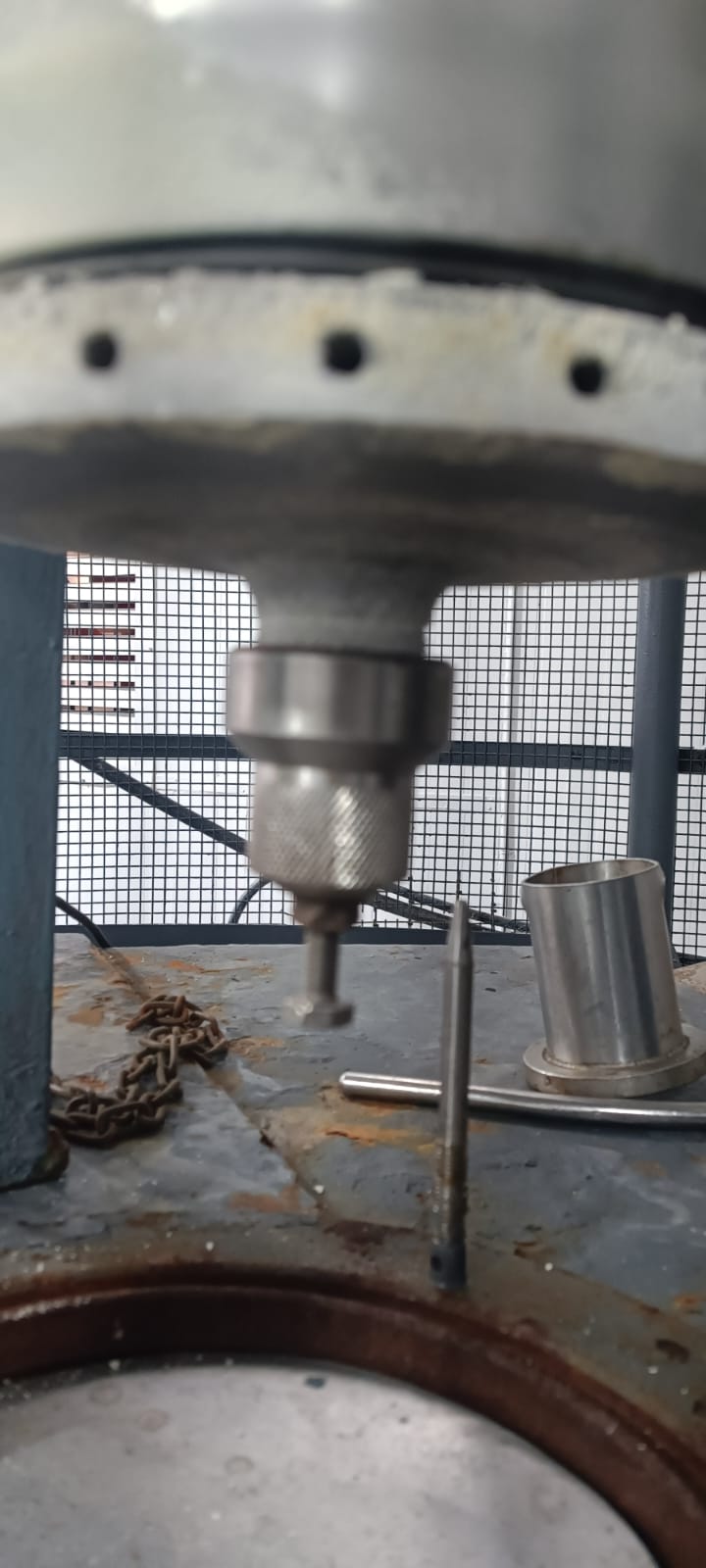

Paso 7: se extrae disco atomizador
con herramienta del mismo fabricante la cual es su nombre extractor de disco y con una llave mixta
⏱ Tiempo estimado: 0 min

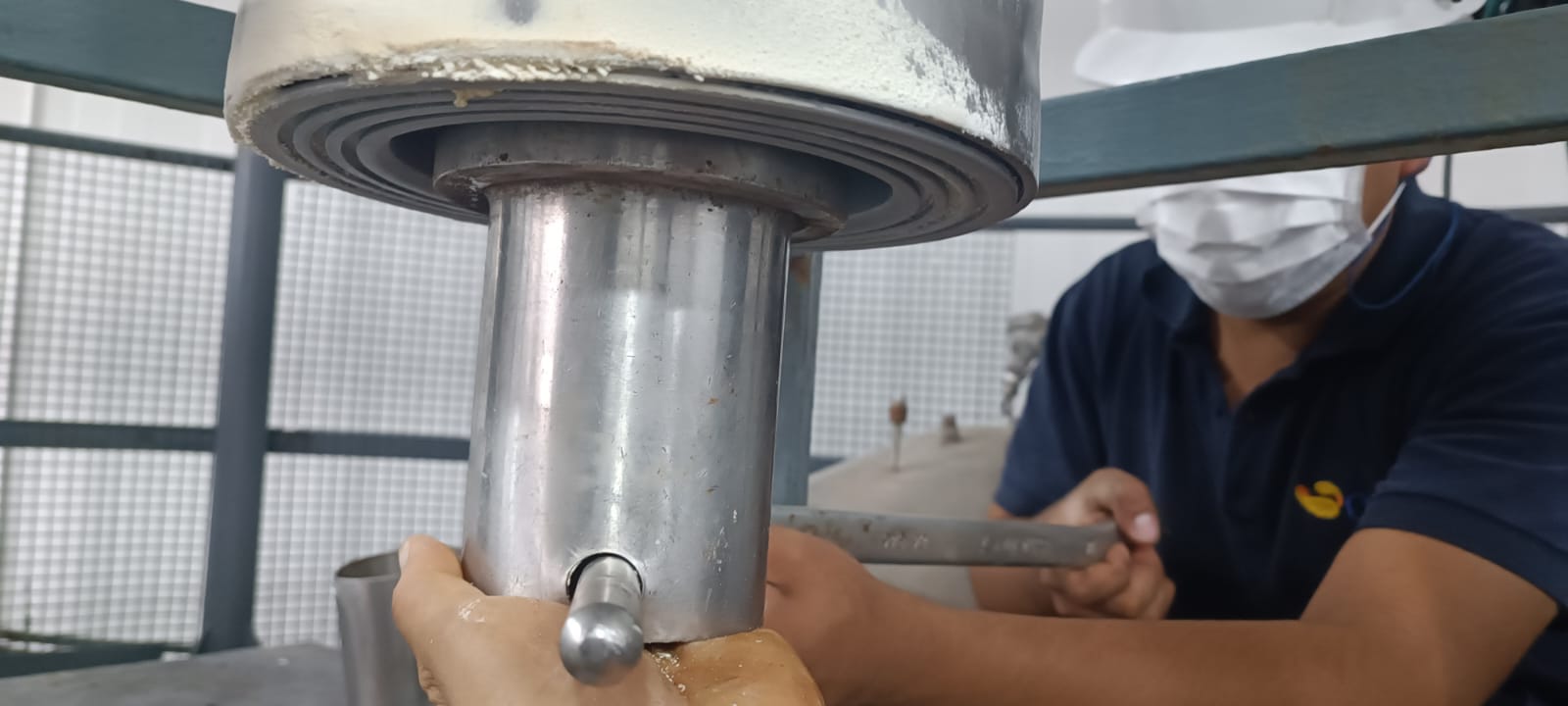

Paso 8: extracion de tapa de distribuidor y disco
con herramientas del mismo fabricante se desenrosca destribuidor
⏱ Tiempo estimado: 0 min

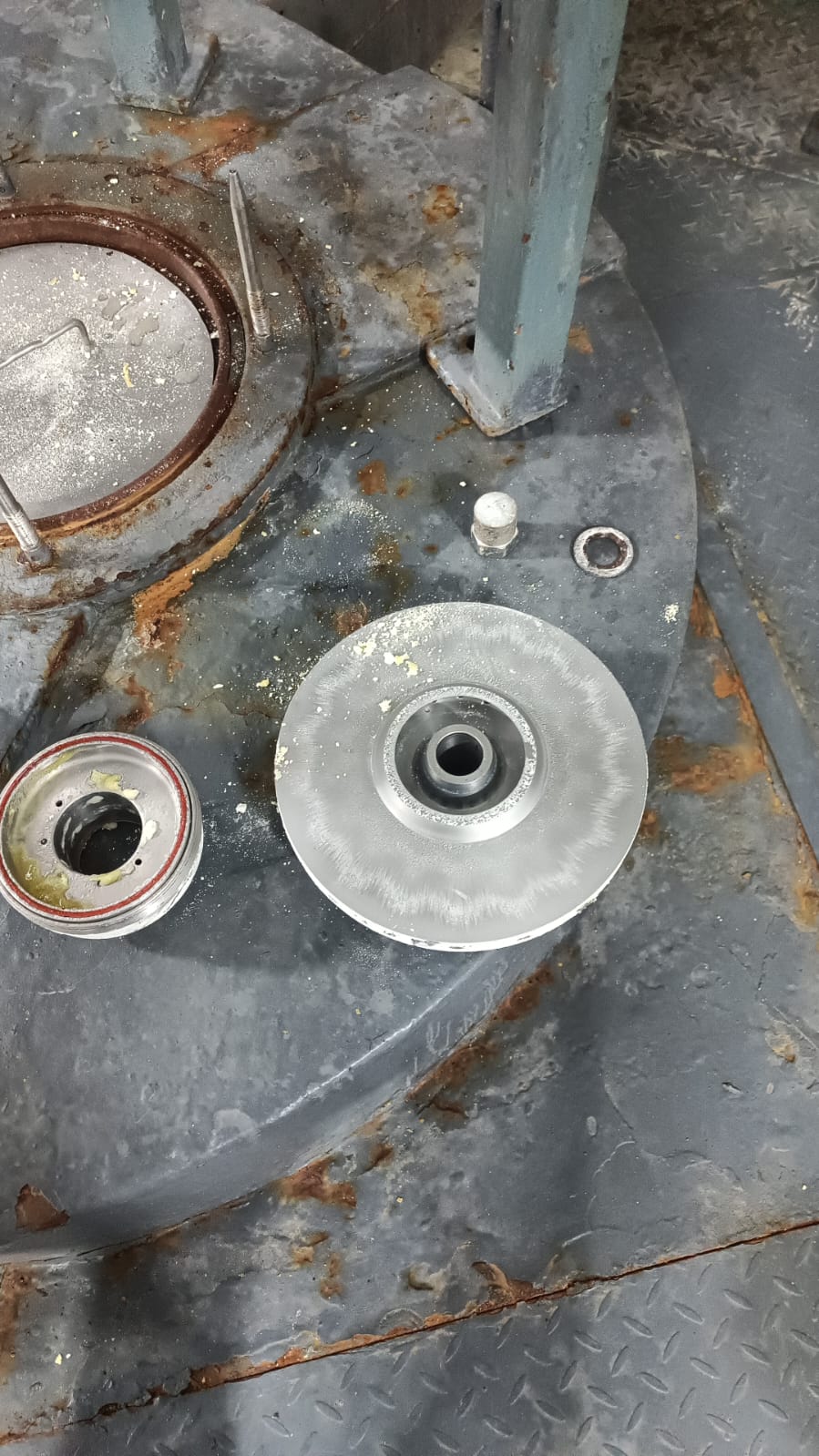

Paso 9: queda desmontado disco atomizador y distriudor
se completa el desmontaje del cabezal
⏱ Tiempo estimado: 0 min
