IM-MEC-0001 - PROTOCOLO DE ENCENDIDO DE GRUPO ELECTRÓGENO
Equipo: GRUPO ELECTROGENO
Área: SUBESTACIÓN ELÉCTRICA PLANTA 1
Especialidad: Eléctrico
Versión: 1.0
Volver Editar instructivo Ver / descargar PDFObjetivo
ARRANCAR EL GRUPO ELECTRÓGENO
EPP requerido
Casco, Guantes de seguridad
Herramientas
Repuestos / materiales
DIESEL
Riesgos y controles
Energía eléctrica - Bloquear, etiquetar y verificar ausencia de tensión Ruido - Usar protección auditiva
⏱ Tiempo total estimado: 0 minutos
Procedimiento paso a paso

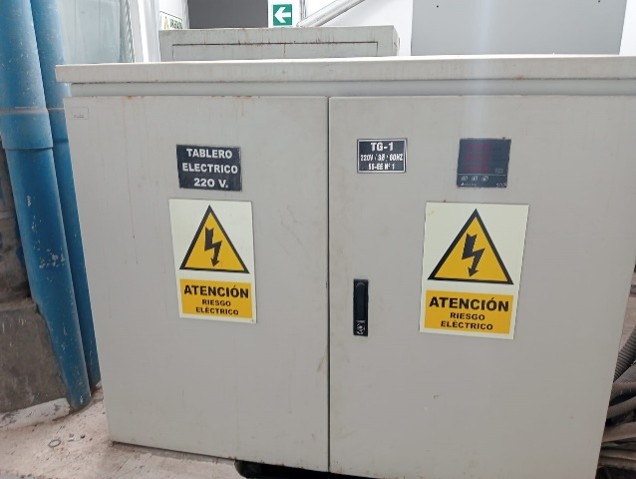

Paso 1: Apagar tablero eléctrico 220V (TG1) subestación 1
Dirigirse al tablero eléctrico 220V (TG1) de la subestación 1 – Planta 1. Abrir el tablero: apagar primero la llave general y luego todas llaves secundarias.
⏱ Tiempo estimado: 0 min

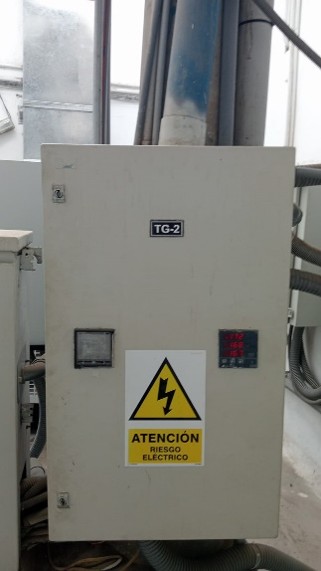

Paso 2: Apagar tablero eléctrico TG2 subestación 1.
Dirigirse al tablero eléctrico TG2 de la subestación 1 – Planta 1. Abrir el tablero: apagar primero la llave general y luego todas llaves secundarias.
⏱ Tiempo estimado: 0 min
Paso 3: Apagar tablero distribución TD21 subestación 1
Dirigirse al tablero distribución TD21 subestación 1– Planta 1. Abrir el tablero: apagar primero la llave general y luego todas llaves secundarias.
⏱ Tiempo estimado: 0 min

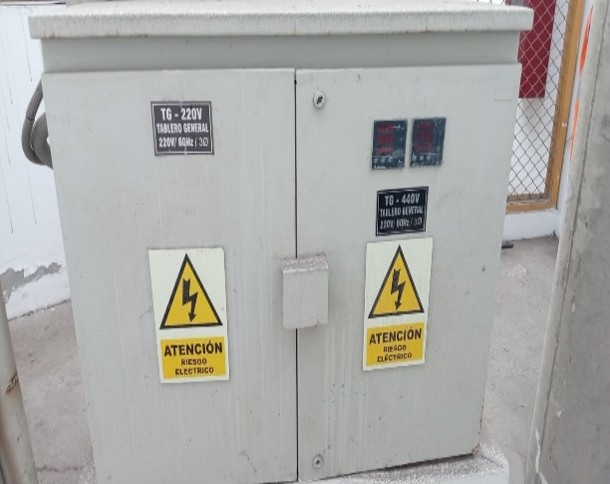

Paso 4: Apagar tablero eléctrico TG – 220V subestación 2.
Dirigirse al tablero eléctrico TG - 220V de la subestación 2 – Planta 1. Abrir el tablero: apagar primero la llave general y luego todas llaves secundarias.
⏱ Tiempo estimado: 0 min

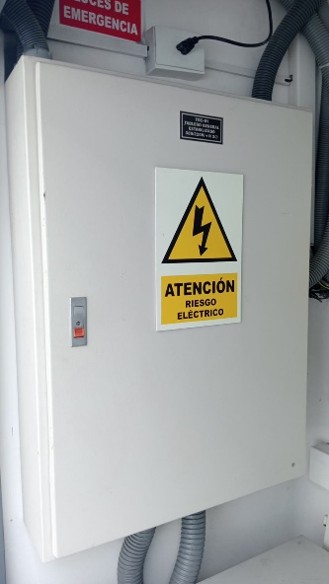

Paso 5: Ir al área de la línea estabilizada
Dirigirse al tablero general estabilizada TGE - 01 en Planta 1. Abrir el tablero: apagar primero la llave general y luego todas llaves secundarias.
⏱ Tiempo estimado: 0 min

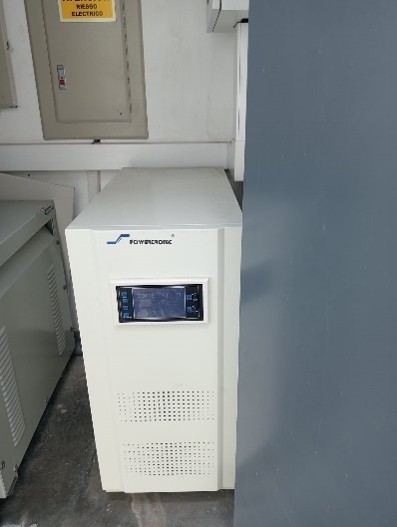

Paso 6: Apagar estabilizador
Apagar el estabilizar, la llave se encuentra en la parte inferior izquierda.
⏱ Tiempo estimado: 0 min

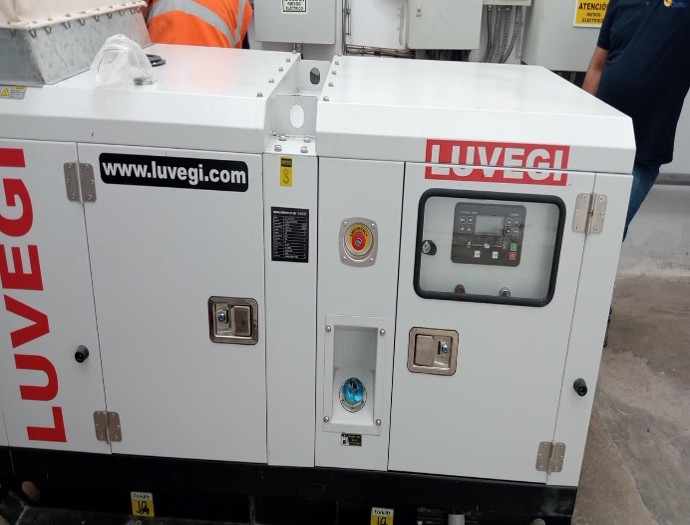

Paso 7: Encender el grupo electrógeno
Dirigirse al grupo electrógeno, girar la llave en sentido horario.
⏱ Tiempo estimado: 0 min

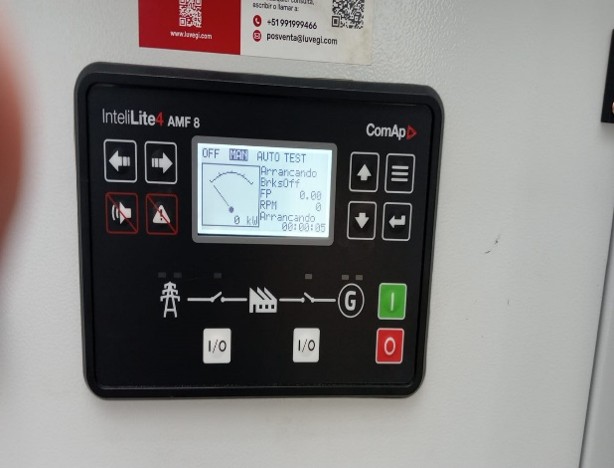

Paso 8: Arrancar el grupo electrógeno
Presionar botón verde y alzar llave termomagnética.
⏱ Tiempo estimado: 0 min

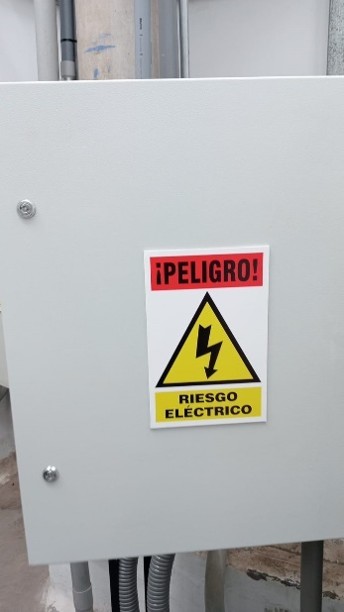

Paso 9: Ir a tablero al costado del grupo electrógeno
Dirigirse al tablero al costado del grupo electrógeno, colocar en cero la llave general y apagar las otras tres.
⏱ Tiempo estimado: 0 min

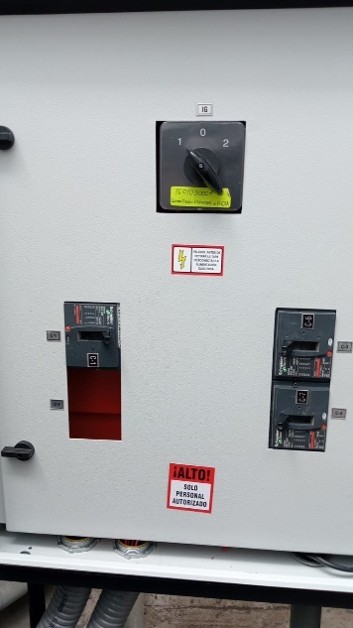

Paso 10: Ir a tablero al costado del grupo electrógeno
Dirigirse al tablero al costado del grupo electrógeno, colocar en dos la llave general y encender las tres llaves.
⏱ Tiempo estimado: 0 min

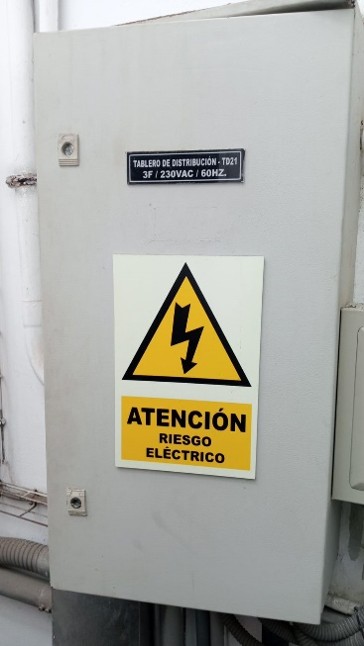

Paso 11: Levantar el tablero distribución TD21 subestación 1
Dirigirse al tablero distribución TD21 subestación 1– Planta 1. Abrir el tablero: levantar la llave general y luego subir las llaves que se necesite para la ocasión.
⏱ Tiempo estimado: 0 min
Paso 12: Ir al área de la línea estabilizada
Dirigirse al tablero general estabilizada TGE - 01 en Planta 1. Abrir el tablero: poner la manecilla en el número 2 (parte superior).
⏱ Tiempo estimado: 0 min

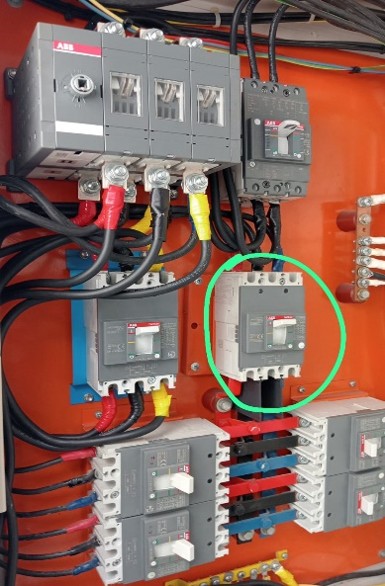

Paso 13: Ir al área de la línea estabilizada
Dirigirse al tablero general estabilizada TGE - 01 en Planta 1. Abrir el tablero: medir que la llave general este en 380V, en el caso cumpla, levantar.
⏱ Tiempo estimado: 0 min

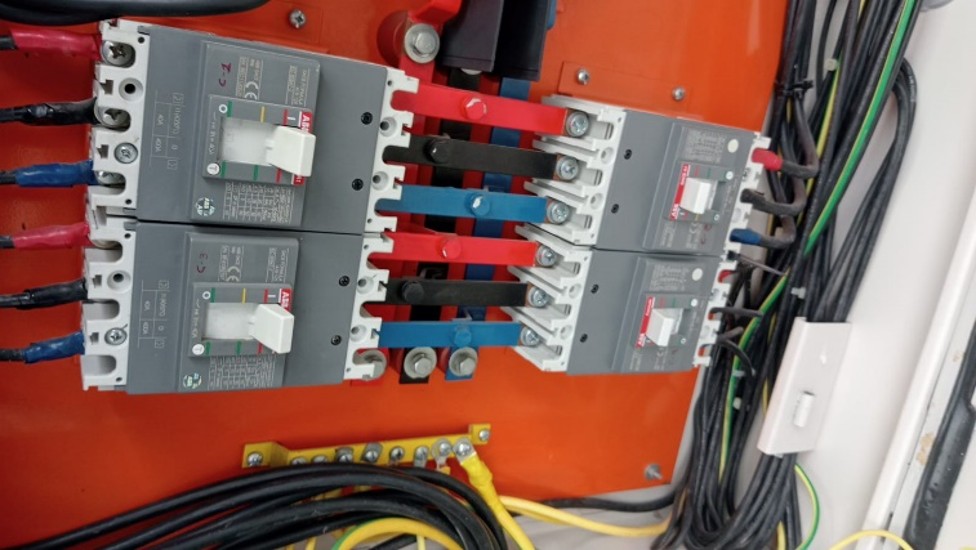

Paso 14: Ir al área de la línea estabilizada
Dirigirse al tablero general estabilizada TGE - 01 en Planta 1. Abrir el tablero: levantar las 4 llaves.
⏱ Tiempo estimado: 0 min
